调节阀的配管

1、调节阀安装图中的管件应根据管道等级规定选用。
2、在附图中，当安装尺寸线标有“X”记号时为管件接管件的尺寸，要校核调节阀膜头与附近阀门或管道之间是否有足够的净距。
3、除法兰连接的调节阀外，对其它型式连接的调节阀在配管中应考虑调节阀的拆卸。
4、 调节阀的上游侧，在切断阀和调节阀之间，靠近调节阀的最低点设置放净阀，放净阀采用3/4"闸阀，放净管一般不设在异径管上。放净管应垂直向下，管口距地面最小为100mm。
5、切断阀的安装
一、在考虑放净，手轮净空、膜头净空和必要的连接管件所需的间距外，切断阀应尽量靠近调节阀。
二、在工艺条件许可的前提下切断阀安装在立管上可以缩短调节阀组的长度，见附图1-1。这种配管型式是最常用的。切断阀的标高一般为1.2～1.3m为宜。

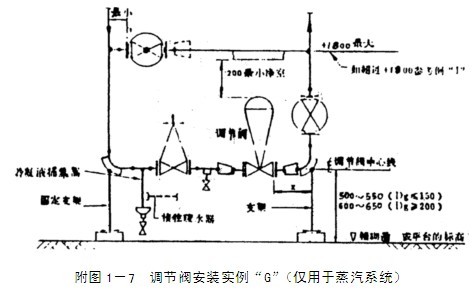

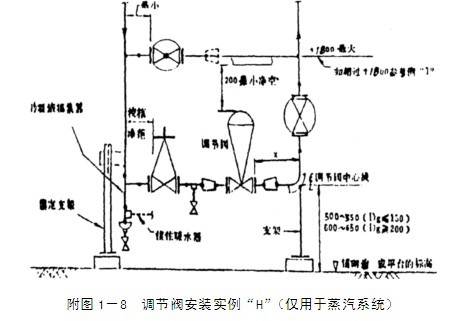

三、在位置许可的情况下，同时又符合工艺条件时，一般可将上游侧切断阀装在立管上，下游侧切断阀装在水平管上，见附图1-3。这种配管型式可使调节阀膜头与旁通阀错开，从而降低旁通管的标高。但蒸汽调节阀因上游切断阀前需设冷凝水捕集管，见附图1-7，1-8，上、下游侧切断阀安装位置正与上述相反。这两种配管都能达到紧凑的目的。
四、当切断阀的尺寸、规格与调节阀相同时，两阀可直接相连。
6、旁通阀的安装按下列要求设计。
一、旁通支管连接应根据配管规定。相邻调节阀组的旁路尽量采用同一标高。
二、旁通阀应安装在与其上游主管的距离最小的地方。

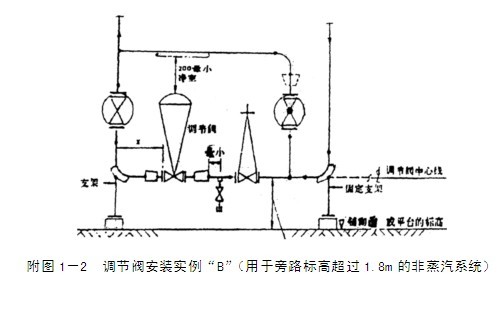

三、为降低旁通阀标高，可将旁通阀安装在立管上，见附图1-2。这种配管仅适用于洁净物料。

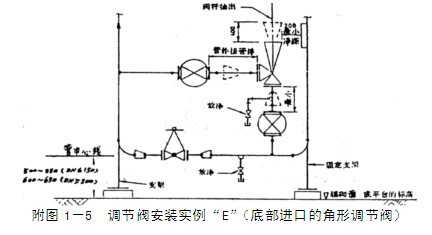

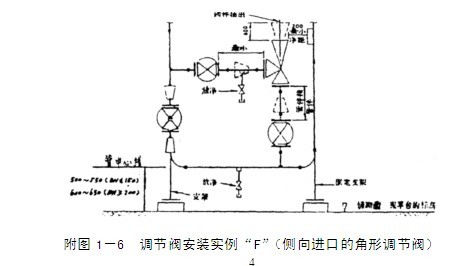

7、调节阀一般垂直安装在水平管道上。但有的调节阀可以有不同的安装方式，具体要根据制造厂家的要求与自控专业商量确定。

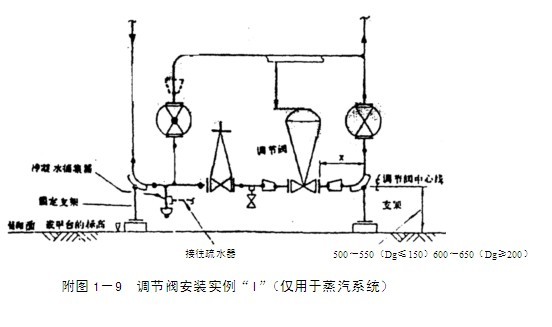

8、蒸汽系统调节阀的冷凝水捕集管的尺寸按《蒸汽冷凝水捕集管设计规定》。
9、对≥DN100的调节阀，如果质量完全可靠，也可不设旁通管和切断阀。
10、附图中，调节阀膜头与旁通管的净距、调节阀中心距地面或平台标高均为最小距离，如有特殊要求，应根据具体情况酌情增减。
11、管道施工之后在吹扫试运转时，不得装入调节阀，应采用临时短管连接，对非法兰连接的调节阀，应在调节阀两边安装拆卸法兰。
12、调节阀的支架一般按物料流向上游端为固定架，下游为滑动架见附图。要根据管系的受力情况具体决定。

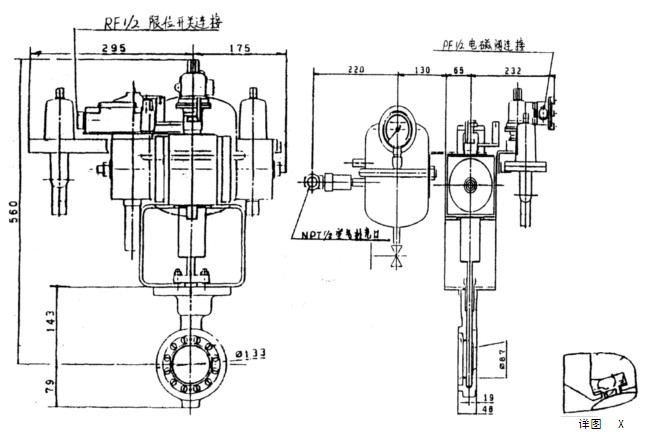

13、凸轮挠曲阀（附图1-11）安装方向根据阀门动作方式（气开或气关）以及管道的流向来确定，如图2.2.13所示。图中执行机构的安装方式可据现场安装位置来确定选用①或③及②或④。设计时若不选定，则产品出厂时，执行机构是按①及②的安装位置提供的。

一、凸轮挠曲阀应尽可能安装在便于观察、调整，易于操作和维修的场所。
二、凸轮挠曲阀采用对夹式安装，一般应按P&I图设置旁通管，以便检修。

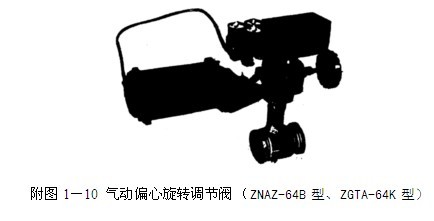

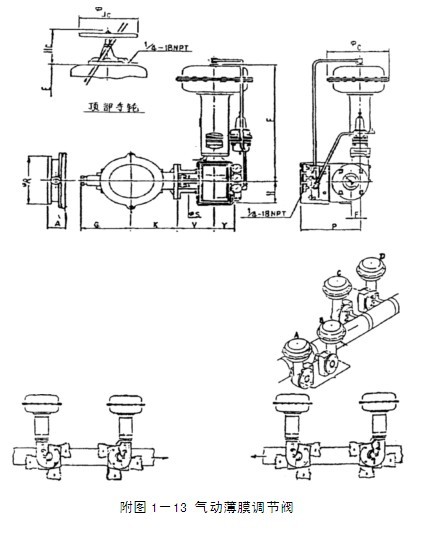

三、使用前必须检查阀门的流向与管道的流向，阀门的作用方式（气开或气关式）与系统的设计要求是否相符。  14、气动偏心旋转调节阀（附图1-10）可根据现场位置或工艺需要按图2.2.14的可供选择的4种方位来安装阀的驱动机构。

流开：介质流向对阀芯的作用力是推开的方向。
流关：介质流向对阀芯的作用力是关闭的方向。
一、气动偏转阀应使阀轴按水平方向安装（尤其是大口径阀）。
二、气动偏转阀应按P&I图设旁通管。
三、安装时应注意使介质流向同阀体标注的箭头方向一致。
