ZMAQ气动薄膜切断阀

产品说明

ZMAQ气动薄膜切断阀概述
ZMAQ气动薄膜切断阀,是气单元组合仪表的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

ZMAQ气动薄膜切断阀主要性能技术参数

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数kv

套筒



11

20

30

48

75

120

190

300

480

760

单座

5

7

11

20

30

48

75

120

190

300

480

760

三通

额定行程(mm)

8

12

20

25

40

50

允许泄漏量

硬密封(L/H)

套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量

软密封(ml/min)

介质温度℃

-200~+200、-40~+450

膜片有效面积(cm2)(薄膜式切断阀)

100

200

400

600

1000

公称压力PN(MPa)

1.6 4.0 6.4

允许压差(MPa)

单座

6.4

6.4

3.8

2.5

2.9

1.8

2.0

1.3

0.83

0.8

0.55

0.52

套筒

6.4

信号压力KPa

200(薄膜片)

阀体

Ht200 ZG230-450\ZG1Cr18Ni9Ti

阀塞套筒

1Cr18Ni9Ti Cr18Ni12Mo2Ti

阀芯、阀座

1Cr18Ni9Ti Cr18Ni12Mo2Ti

填 料

聚四乙烯 柔性石墨

可配附件

空气过滤减压器、电磁阀、阀位回讯器

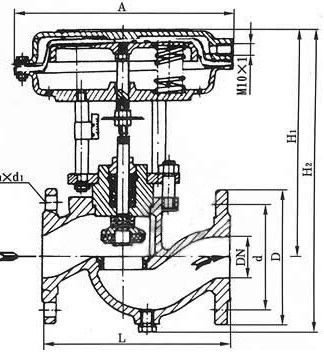

ZMAQ气动薄膜切断阀外形尺寸
/up_files/image/Article/2012/09/17/50406161.jpg

ZMAQ气动薄膜切断阀主要参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数

5

8

12

17

29

43

70

110

165

275

440

690

A(mm)

194

230

306

394

496

L(mm)

PN16

150

160

180

200

230

290

310

350

400

480

600

PN64

230

260

300

340

380

430

500

550

650

D(mm)

PN16

95

105

115

140

150

165

185

200

220

250

285

340

PN64

105

130

140

155

170

180

205

215

250

295

345

415

H2(mm)

325

346

360

369

477

517

540

742

822

877

ZMAQ气动薄膜切断阀参数

公称通径(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量系数

8

12

17

29

43

70

110

165

275

440

690

H3(mm)

398

392

404

427

443

532

558

577

728

940

995

A(mm)

194

230

306

394

496

L(mm)

PN16

150

160

180

200

230

290

310

350

400

480

600

PN64

230

260

300

340

380

430

500

550

650

D(mm)

PN16

105

115

140

150

165

185

200

220

250

285

340

PN64

130

140

155

170

180

205

215

250

295

345

415
