气动调节阀及气动截止阀工作原理

一、概述
    气动开关门是以压缩空气为能源的开关门，它具有结构简单、运行平稳、负载能力大、天然防火防爆的优点。随着机组控制要求的复杂多样化，其优点越来越明显。目前电厂中使用的气动执行机构主要有薄膜式和活塞式两大类。薄膜式和活塞式各自又可分为有弹簧和无弹簧，有弹簧和无弹簧各自还可继续分为正反作用形式。薄膜式适用于调节机构反作用力不大的场合。活塞式适用于高静压、高压差以及需要较大推力和位移的场合。所谓正作用方式，信号压力增大，调节阀就关小，因此又称气关式阀。反作用方式，信号压力增大，调节阀开大，因此又称气开式阀。
1.气动开关门的组成：
      气动开关门由过滤减压装置、行程开关、电磁阀以及隔膜阀等组成。
1.1 过滤减压装置的组成：
1.1.1 压缩空气过滤器
    压缩空气过滤器是供一般气动装置得到清洁而干燥的气体而被广泛应用的一种基本元件。它采用旋风叶片分离水分，钢珠烧结微孔截留尘埃。
1.1.2减压阀：
    压缩空气减压阀功能是保持控制回路中的压缩空气压力接近于恒定，尽管工作流量和入口压力有波动仍能保持恒定。此阀带有溢流装置，当输出压力超过定值压力时，溢流阀自动打开排气，使系统压力保持不变。
1.2 行程开关
1.1.2 行程开关的作用
行程开关可提供阀门行程触点信号，一般都是调整到阀门行程接近或到100%时，发出触点信号控制操作台显示灯或者提供逻辑信号到控制系统和保护系统。

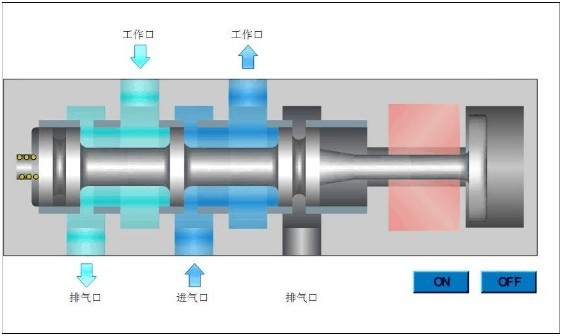

1.1.3电磁阀原理
电磁阀是利用电磁吸引力开关阀门，对空气、油或水等流体进行控制的器件。电磁阀是以电磁铁为动力元件进行阀门开关动作的电动执行器件，包括执行机构和阀体两部分。

3、FISHER气动执行机构检修规程
3.1、概述

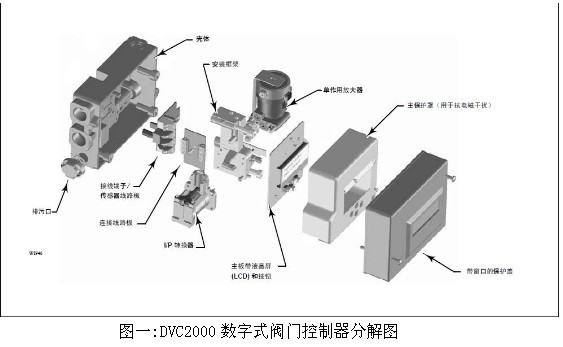

    我厂所使用的FISHER气动阀门分为两种型号：FISHER600（执行机构气关型）与FISHER667（执行机构气开型），所使用的定位器为数字式阀门定位器DVC2000（直行程）。 生产厂家：费希尔控制设备国际公司，应用范围：主要是应用在高低加疏水调门。
工作原理：气动执行机构是以压缩空气为动力的执行机构，它具有结构简单、运行平稳、负载能力大等优点。

     目前所用气动执行机构主要有薄膜式与活塞式两种，一般由定位器、电气转化器、保位阀、电磁阀等组成。接受4-20mA的电流信号，通过电气转换器转换成0.02-0.1MP的控制信号送往定位器，在定位器中通过比较控制信号与反馈信号，输出气信号通过保位阀、电磁阀去控制阀门的开度。 工作原理：

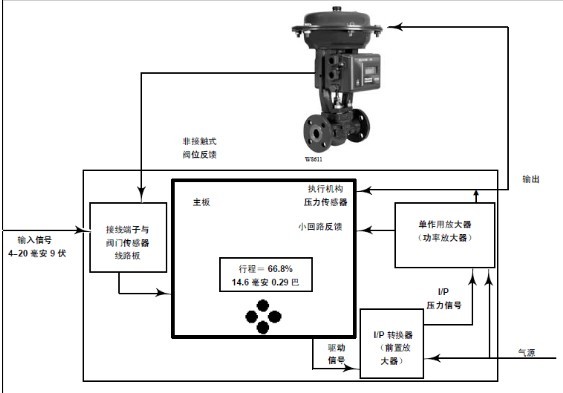

DV2000接收4-20mA的电流信号，并通过增加或减少提供给执行机构的空气输出量来调整阀门的位置。
    输入信号：同时提供电功率和设定值。4-20mA的输入信号经过电缆送入接线端中。 主板：包含一个连续运行着数字式控制算法的微处理器。此算法产生一个“驱动信号”给I/P转换器。
     I/P转换器：也称前置放大器，同气源相连接，并把“驱动信号”转换为“气动压力信号”。这个启动信号就是气动放大器组件的输入信号。
     气动放大器：也称功率放大器，同样根气源相连接并把来自I/P转换器的微小的气动信号放大成用于驱动执行机构的较大的压力输出信号。放大器输出压力的改变引起阀门动作。
     阀门位置反馈：由非接触反馈系统进行检测。行程传感器被连接到印刷电路板上以提供用于控制算法的行程反馈信号。阀门会继续动作，直到达到正确位置为止。
