D241W电液动蝶阀

产品说明

D241W电液动蝶阀用途

D241W电液动蝶阀是一种适用性很强的新型产品，广泛用于建材、冶金、矿山、化工、电力等工业生产过程中，能远程控制或现场控制管道中介质的流量。

D241W电液动蝶阀特点

动力源电液推杆其特点是：动作灵敏，运行平稳，能有效缓冲外来的冲击力，行程控制准确，可以带负荷启动，且具有超负荷保护能力。由于电液动蝶阀采用机、电、液一体化全封闭结构，工作油路循球于无压的封闭钢筒里，体积小，不漏油，便于安装，维修。在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长，不需要任何附属设备，在推力和速度相同的情况下消耗的电能仅有电动推杆的一半。

D241W电液动蝶阀工作原理

D241W电液动蝶阀以电液推杆作动力源，通过双向齿轮泵轮出压力油，经油路集成块的控制送至油缸，实现活塞杆往复运动，同时通过曲柄转动阀轴、阀板作90°范围旋转，达到调节流量的目的。

D241W电液动蝶阀技术参数表

工作温度(℃)	常温型-15~250	阀板阀体	碳钢、不锈钢
工作温度(℃)	中温型-40~450	阀板阀体	碳钢、不锈钢
阀板转角(°)	90	轴	2Cr13、45#
公称压力(Mpa)	0.6	填料	聚四氟乙烯(-15~450℃)
泄漏率	≤1.5%	填料	柔性石墨(-40~450℃)

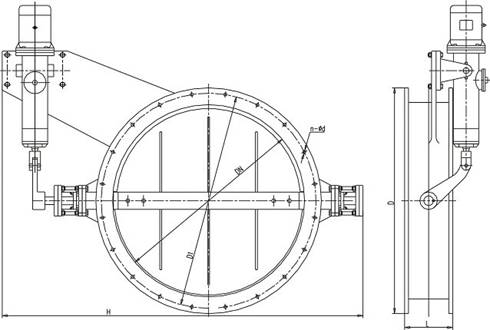

D241W电液动蝶阀外形及安装尺寸：

D241W电液动蝶阀主要外形连接尺寸表

DN	D	D1	D2	N-Φ。	L	L1	L2	b	B	T	Φ
50		110	90	4-Φ14	75	349	549		100	75	250
80		150	125	4-Φ18	90	364	579
100		170	145	4-Φ18	100	374	599
125		200	175	8-Φ18	123	423	671	20
150	260	225	200		138	433	696	20	200
175	290	255	230		158	448	731	22
200	315	280	255		168	565	733	22		85	320
250	370	335	310	12-Φ18	193	590	783	?
300	435	395	362	12-Φ23	228	620	848	?
350	485	445	412	12-Φ23	253	645	898	26
400	535	495	642	16-Φ23	293	685	978	28	300
450	590	550	518		320	710	1030	28
500	460	600	568		345	735	1080	30
600	755	705	670	20-Φ25	550	830	1580	30		100	400
700	860	810	775	24-Φ25	600	880	1680	32
800	975	920	880	24-Φ30	655	930	1785	34	400
900	1075	1020	980	24-Φ30	272	994	1921	36
1000	1175	1120	1080	28-Φ30	775	1044	2019	36
1200	1400	1340	1295	32-Φ34	860	1124	2130	4840		120	480
1400	1620	1560	1510	36-Φ34	945	1204	2250	44
1600	1820	1760	1710	40-Φ34	1030	1290	2380	48
1800	2045	1970	2110	44-Φ41	1115	1375	2495	50
2000	2265	2180		48-Φ48	1200	1455	2620	54

D241W电液动蝶阀订货须知

订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

感谢您光顾我们公司，如需了解更多请登录www.zjcz-v.com
