气动快速切断调节蝶阀

产品说明

气动快速切断调节蝶阀是在吸收国内外先进技术的基础上，根据用户的实际工况而设计的新一代快速切断蝶阀。其特点(1)采用橡胶密封圈，密封性能好，无泄漏；(2)采用双偏心锥形密封结构，采用越大越紧的密封机构及密封副磨损自动补尝功能：(3)采用双作用气缸推动，启闭力矩大、动作速度快，阀门启闭迅速，流阻损失小。(4)气缸采用缓冲设计，提高了使用寿命；气缸上装有消声器，以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。

气动快速切断调节蝶阀主要性能：

公称压力：0.10MPa

强度试验压力：0.15MPa

密封试验压力：0.11MPa

适用温度：≤200℃

适用介质：加热炉煤气、高炉煤气、转炉煤气等

单程启闭时间：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒

气动快速切断调节蝶阀主要零件材料：

零件名称	阀体、蝶板	密封圈	阀座	填料
材料	碳钢	橡胶	不锈钢	石墨盘根、柔性石墨

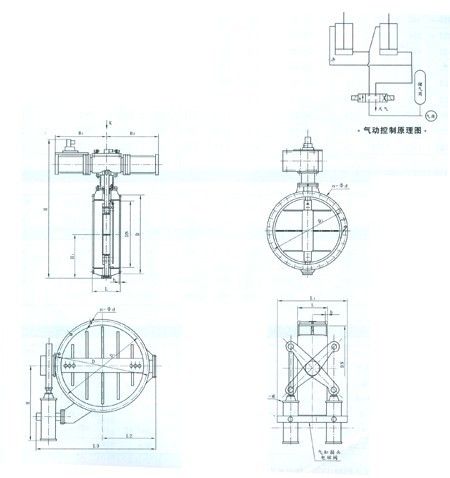

气动快速切断调节蝶阀主要外形及连接尺寸表

DN	D	D1	b	n-φd	L	H	H1	B1	B2	进气口	参考重量
200	320	280	22	8-118	152	1240	250	480	480	Rc1/2″	350
250	375	335	24	12-18	165	1300	275	480	480	Rc1/2″	420
300	440	395	24	12-22	178	1380	300	650	650	Rc1/2″	500
350	490	445	24	12-22	190	1440	326	650	650	Rc1/2″	600
400	540	495	24	16-22	216	1500	350	650	650	Rc1/2″	800
450	595	550	26	16-22	222	1550	375	780	400	Rc3/4	1000
500	645	600	26	20-22	229	1600	410	780	400	Rc3/4	1200
600	755	705	26	20-26	267	1700	460	780	400	Rc3/4	1410
700	860	810	26	24-26	292	1800	510	950	500	Rc3/4″	1550
800	975	920	26	24-30	318	1900	570	950	500	Rc1″	1650
900	1075	1020	26	24-30	330	2010	630	950	950	Rc1″	1825
1000	1175	1120	26	28-30	410	2130	680	950	950	Rc1″	2130
1200	1375	1320	26	32-30	470	2350	780	950	950	Rc1″	2520

气动快速切断调节蝶阀主要外形及连接尺寸表

DN	D	D1	b	L	L1	L2	L3	H	n-φd	进气口	参考重量
1400	1575	1520	26	530	1010	1100	2700	1450	36-30	M33×2	3150
1600	1790	1730	26	600	1010	1010	2800	1450	40-30	M33×2	3870
1800	1990	1930	26	670	1090	1090	3000	1450	44-30	M39×2	5640
2000	2190	2130	26	760	1090	1090	3200	1450	48-30	M39×2	7320
2200	2405	2340	28	760	1240	1540	3500	1650	52-33	M39×2	9300
2400	2606	2540	28	760	1240	1640	3600	1650	56-33	M39×2	10700

气动装置、电磁阀技术性能

公称通径(mm)		200-400	450-700	800-1200	1400-1600	1800-2000	2200-2400
气动装置参数	气源压力	0.5-0.7MPa
	耗气量	0.12	0.2	0.3	0.53	0.82	1.01
	切断时间	1-2S	2-3S	3-4S	4-6S	5-7S	6-8S
电磁阀参数	型号	MVS2-15A-WY	MVS2-20A-WY	MVS2-15A-WY	MVS2-25A-WY	MVS2-25A-WY
	电源电压	220V.AC. 24V.DC
	气源压力	0.4-0.7MPa

气动快速切断调节蝶阀订货须知

订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

感谢您光顾我们公司，如需了解更多请登录www.zjcz-v.com
