翻板式密封蝶阀

产品说明

翻板式密封蝶阀概述

型号:D944X/H-0.5  D344X/H-0.5

口径:DN400~3000mm

公称压力:0.05Mpa

适用温度:X型软密封≤120℃;H型硬密封≤350℃;高温型≤600℃

适用介质:空气、烟气、可燃性气体

电源电压:三相380V  AC

泄露率:软密封<10-5 硬密封<10-4 高温型<5×10-4

翻板式密封蝶阀产品结构特点及用途

本阀适用于低压气体介质的快速切断,本阀开启转度小,启闭速度快、密封可靠,寿命长,可根据不同介质温度,采用不同密封,适应性强。广泛应用于冶金、建材、电力、化工等工业管道上,对可燃气体、废气、空气及其它气体等介质进行快速切断。

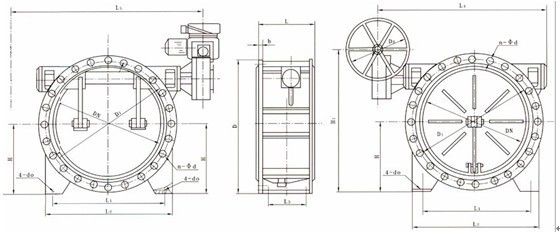

翻板式密封蝶阀产品尺寸图纸

/up_files/image/Article/2013/01/22/51545751.jpg

                                                                                                                               翻板式密封蝶阀主要外形及连接尺寸表

                                       单位:mm

公称通径

DN(mm)

公称压力

PN(MPa)

L

D

D1

D2

b

H

200

0.1

225

375

320

284

20

865

250

0.1

225

425

370

330

20

890

300

0.1

245

485

430

389

22

1020

250

0.1

265

555

490

448

22

1100

400

0.1

265

620

555

503

24

1225

450

0.1

285

645

600

570

24

1265

480

0.1

285

735

685

650

24

1320

500

0.1

285

755

705

670

26

1330

550

0.1

285

805

755

720

26

1360

600

0.1

285

850

795

745

28

1385

610

0.1

285

860

810

772

28

1395

650

0.1

285

910

830

794

28

1410

675

0.1

300

935

855

789

28

1425

700

0.1

300

980

890

845

30

1495

800

0.1

300

1075

985

940

30

1541

900

0.1

300

1190

1125

1070

30

1718

1000

0.1

410

1320

1210

1140

32

1650

1200

0.1

470

1530

1420

1350

36

1795

1250

0.1

470

1590

1475

1410

36

1800

翻板式密封蝶阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
