DS9113水冷式超高温蝶阀

产品说明

DS9113水冷式超高温蝶阀产品简介

DS9113水冷式超高温蝶阀是我公司吸收国外先进技术引进的新产品,广泛地应用于冶金、化工、建材、电站等行业中的超高温气体管道中,作为高温气体介质流量调节或切断装置,可与各种执行器配套使用组成不同性能设备。

DS9113水冷式超高温蝶阀产品特点

 该阀中的阀体采用优质碳钢和不锈钢内腔通水冷却,阀板采用双层优质耐热钢,内腔和轴通水冷却,并在阀出口处设有流量开关报警功能,同时在进出口设有二个流量调节阀。具有耗水量少、耐温高、体积小、转动灵活、使用寿命长、操作维护方便等优点。

DS9113水冷式超高温蝶阀主要技术参数

公称压力:0.1MPa

额定转角:0~90°

普通型泄漏率:≤5% 后座型低泄漏:≤1%

工作温度:P9 t≤950℃;P10 t≤1050℃;P11 t≤1150℃;P12 t≤1150℃;

P13 t≤1350℃ (瞬间最高温度:≤1400℃)

适用介质:高温烟气或其它含尘高温气体

调节型:(KVGD9113a-1)配ZKJ型电动执行机构(或根据用户选定执行机构)

电压:根据用户选定的执行机构而定220(或380)V.Ac;

输入信号:0~10(4~20)mA.DC(用户自定);

两位开关型:(KVGD9113b-1)配Z型电动装置,本阀可水平或垂直安装,但阀轴应处于水平位置安装

DS9113水冷式超高温蝶阀使用要求

①冷却水消耗量:(0.01~0.03)DNm3/h,

②冷却水压力:0.3MPa的软化水

③水冷却水进口温度:≤30℃

④用设在进出口处的二个流量调节阀进行调节进口处的进水量,使出口处的水温度≤60~80℃,并调节出口处的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。

⑤确保冷却水足够循环,当流量开关报警时必须及时处理。

⑥确保进出水管道系统畅通,同时在出水管高出阀门位置。

⑦电动执行机构技术参数及原理接线图请参阅电动执行机构使用说明书。

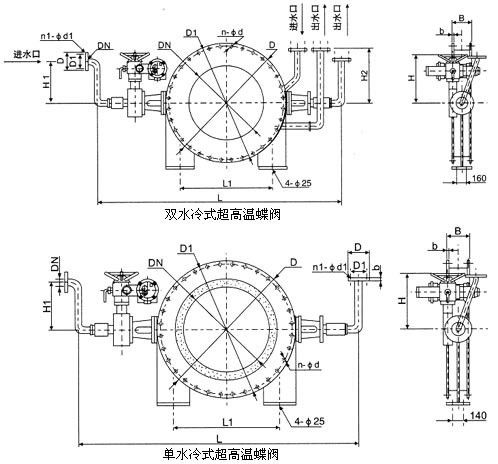

DS9113水冷式超高温蝶阀产品外形图

/up_files/image/Article/2013/01/14/61669851.jpg



                                                                                                                                                 DS9113水冷式超高温蝶阀外形连接尺寸表

DN

D

D1

B

b

n-d

L1

KVGD9113a-1

KVGD9113a-1

L

H

型号

L

H

型号

150

375

335

190

16

12-φ18

375

1170

470

ZKJ-210

860

460

Z5-36

200

440

395

12-φ18

448

1316

1006

250

490

445

12-φ18

473

1366

1056

300

540

495

220

16-φ22

580

1695

550

ZKJ-310

1270

Z10-36

350

595

550

20

16-φ22

608

1751

1344

400

645

600

20-φ22

642

1841

1396

450

695

650

20-φ22

668

1870

1446

500

860

810

24-φ22

772

2189

690

ZKJ-410

1624

Z15-36

600

975

920

210

24-φ26

829

2303

1798

700

1075

1020

24-φ26

883

2411

1906

800

1175

1120

28-φ30

1040

2800

780

ZKJ-510

2260

570

Z20-36

900

1275

1220

28-φ30

1090

2900

2320

1000

1375

1320

220

24

32-φ30

1140

3010

2430

1200

1575

1520

36-φ30

1265

3260

2680

1400

1790

1730

40-φ30

1370

3520

978

ZKJ-610A

2920

Z30-36

1500

1890

1830

240

28

40-φ30

1545

3870

3270

1600

1990

1930

44-φ30

1590

3976

3376

1800

2290

2230

48-φ30

1700

4190

1028

ZKJ-610

3590

2000

2505

2440

52-φ30

1800

4390

3790

2200

2705

2640

300

56-φ33

1900

4590

3990

2400

3030

2960

64-φ33

2000

4930

ZKJ-710

4240

660

Z45

DS9113水冷式超高温蝶阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
