F343X蜗轮扇形盲板阀详细资料：
F343X蜗轮扇形盲板阀产品特点及工作原理：
F343X蜗轮扇形盲板阀又称蜗轮扇形眼镜阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。
F343X蜗轮扇形盲板阀主要性能参数：
|
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
适用温度℃
|
丁青橡胶
|
硅橡胶
|
氟橡胶
|
|
＜120
|
＜250
|
＜300
|
|
适用介质
|
煤气等有毒、有害、易燃气体
|
|
采用标准
|
连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
|
|
主要零部件材料
|
阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶
|

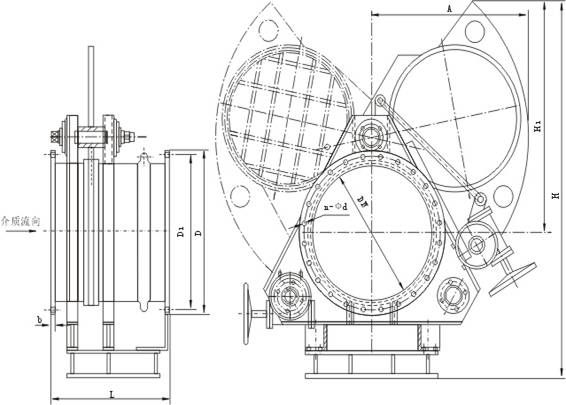

F343X蜗轮扇形盲板阀主要外形连接尺寸： 单位：mm
|
DN
|
D
|
D1
|
b
|
n-φd
|
L
|
|
300
|
440
|
395
|
22
|
12-φ22
|
500
|
|
350
|
490
|
445
|
22
|
12-φ22
|
500
|
|
400
|
540
|
495
|
22
|
16-φ22
|
600
|
|
450
|
595
|
550
|
24
|
16-φ22
|
600
|
|
500
|
645
|
600
|
24
|
16-φ22
|
600
|
|
600
|
755
|
705
|
24
|
20-φ26
|
600
|
|
700
|
860
|
810
|
26
|
24-φ26
|
800
|
|
800
|
975
|
920
|
26
|
24-φ30
|
800
|
|
900
|
1075
|
1020
|
28
|
24-φ30
|
800
|
|
1000
|
1175
|
1120
|
30
|
28-φ30
|
800
|
|
1100
|
1275
|
1220
|
30
|
28-φ30
|
800
|
|
1200
|
1375
|
1320
|
30
|
32-φ30
|
800
|
|
1300
|
1475
|
1420
|
32
|
32-φ30
|
800
|
|
1400
|
1575
|
1520
|
32
|
36-φ30
|
850
|
|
1500
|
1675
|
1620
|
32
|
36-φ30
|
850
|
|
1600
|
1790
|
1730
|
32
|
40-φ30
|
850
|
|
1800
|
1990
|
1930
|
32
|
44-φ30
|
1100
|
|
2000
|
2190
|
2130
|
32
|
46-φ30
|
1100
|
F343X蜗轮扇形盲板阀订货须知：
1、①产品名称与型号②蜗轮扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的蜗轮扇形盲板阀型号，请按蜗轮扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓阀门专家为您审核把关
