F943X电动扇形盲板阀

产品说明

F943X电动扇形盲板阀结构特点及用途

F943X电动扇形盲板阀按GB6222《工业企业煤气安全规定》有的有关标准同时消化吸收国内外技术的基础上，自行研制开发的新一代产品，广泛适用于公矿企业、环境保护等行业的煤气、有毒气体介质管理中，作为可靠的切断装置。

F943X电动扇形盲板阀主要性能参数

型号规格	F943X YJF943X
公称压力（Mpa）	0.1		0.15	0.25		0.05
壳体试验压力（Mpa）	0.15		0.225	0.375		0.075
密封试验压力（Mpa）	0.11		0.175	0.275		0.055
驱动源	压缩空气0.4-0.6Mpa 油压压力6.3Mpa 电源3相380V50Hz
适用温度	≤120℃	≤200℃			≤250℃
适用介质	煤气等有毒、有害、易燃气体

F943X电动扇形盲板阀主要零部件材质

零件名称	阀体、阀板	阀杆	波纹管	密封圈
材质	碳素钢	碳钢	不锈钢	硅橡胶

F943X电动扇形盲板阀技术性能

F943X电动扇形盲板阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。阀体采用三点式锁紧扇形阀板结构。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在阀板上，便于维护时更换密封圈。电动操作、工作平衡、启动灵活、动作可靠。夹紧机构采用丝杆螺母副进行夹紧，自锁性好。电动盲板阀调用有不锈钢波纹管，具有伸缩性强，使用寿命长等特点。

F943X电动扇形盲板阀安装使用说明

本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。首先启动电动夹紧装置把左右阀体位移使阀体和阀板完全脱开，在开启阀板电动装置使阀板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置动作时限位开关是否动作。

F943X电动扇形盲板阀配电动装置参数表

规格		200-400	450-600	700-800	900-1000	1200	1400	1600
电动装置	电机功率	0.12	0.12	0.25	0.25	0.37	0.37	0.55
电动装置	动作时间	≤60S		≤60		≤80S		≤80S
电动夹紧装置	电机功率	0.25	0.25	0.25	0.37	0.37
电动夹紧装置	动作时间	≤10S		≤15S		≤35S		≤40S

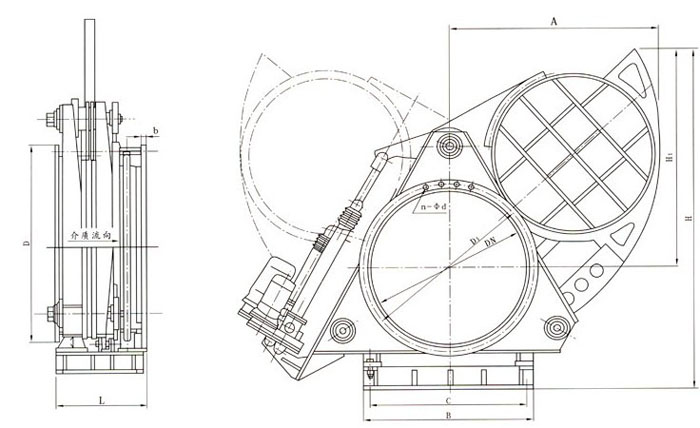

F943X电动扇形盲板阀产品外形图

F943X电动扇形盲板阀主要外形连接尺寸表

DN	D	D1	b	n-￠d	B	L	A	H	N1-￠d1
200	320	280	22	8-18	500	580	110	350	4-12
250	375	335	24	12-18	500	580	150	400	4-12
300	440	395	22	12-23	500	580	150	450	4-12
350	490	445	22	12-23	600	580	200	480	4-15
400	540	495	22	16-23	600	680	200	500	4-15
450	595	550	24	16-23	600	680	250	530	4-15
500	645	600	24	16-23	600	680	300	580	4-15
600	755	705	24	20-26	600	680	300	630	4-15
700	860	810	26	24-26	600	680	350	680	4-18
800	975	920	26	24-30	800	680	400	730	4-18
900	1075	1020	28	24-30	800	710	400	780	4-18
1000	1175	1120	30	28-30	800	710	500	830	4-20
1100	1275	1220	30	28-30	800	710	500	880	4-20
1200	1375	1320	30	32-30	800	830	600	940	4-20
1300	1475	1420	30	32-30	800	830	600	990	6-20
1400	1575	1520	32	36-30	850	830	700	1040	6-20
1500	1690	1630	32	36-30	850	830	750	1090	6-22
1600	1790	1730	32	40-30	850	830	800	1140	6-22

F943X电动扇形盲板阀订货须知

订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

感谢您光顾我们公司，如需了解更多请登录www.zjcz-v.com
