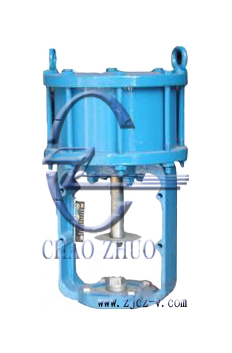

ZSN活塞式气动执行器
ZSN活塞式气动执行器 概述
ZSN活塞式气动执行器是带弹簧复位可调零比例式气动活塞式直行程执行机构。特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。
ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速（可达1.2-4.5S）、可靠、体积轻小的特点。
ZSN型是双向无弹簧活塞式执行机构，常与高压差、大口径、开关速度要求较高（1-2S）和高温切断阀组配。
ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。
ZSN型配顶装手操机构ZDS。
ZSN活塞式气动执行器所配附件
ZSN活塞式气动执行器须配气动或电-气阀门定位器、空气过滤减压器，其气源压力根据弹簧范围；ZS型配二位三通电磁阀，空气过滤减压器和行程开关；ZSN型配二位五通电磁阀和行程开关。
ZSN活塞式气动执行器 技术参数
|
型号项目 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
|
|
气缸直径 mm |
100 |
125 |
160 |
200 |
250 |
320 |
|
|
行程 mm |
10 |
10；16 |
16；25 |
25；40 |
40；60 |
60 |
|
|
弹簧范围 KPa |
40-200；80-240；100-200；200-350；350-500 |
||||||
|
供气压力MPa |
ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05 |
||||||
|
ZS-P |
350-500KPa |
2674 |
4165 |
6860 |
10740 |
16800 |
27440 |
|
200-350KPa |
1528 |
2300 |
3920 |
6140 |
9600 |
15680 |
|
|
100-200KPa |
764 |
1190 |
1960 |
3070 |
4800 |
7840 |
|
|
80-240Kpa |
610 |
952 |
1568 |
2450 |
3840 |
6270 |
|
|
ZPXS-2 |
ZPXS-3 |
ZPXS-4 |
ZPXS-5 |
ZPXS-6 |
|||
注：
⒈ 推力计算均以反作用始动弹簧力为准；弹簧范围按350-500KPa档，配气关式阀采用较小的弹簧范围。
⒉ ZS、ZSN型气缸直径与ZS-P型相同。
⒊ 短档行程用于ZS、ZSN型。
ZSN活塞式气动执行器性能指标
ZSA/B-P型
|
项目 |
指标 |
|
|
不带定位器 |
带定位器 |
|
|
基本误差% |
±6 |
±1.5 |
|
回差% |
3 |
1.5 |
|
死区% |
1.2 |
1 |
|
始终点偏差% |
±2.5 |
|
|
气密性 |
以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min |
|
|
工作寿命 |
不少于10万次 |
|
注：当与调节阀组配时一般均带阀门定位器
ZS、ZSN型
|
项目指标 |
二位动作时间S |
气缸密封性 |
工作寿命 |
|
ZS（ZSN）-1 |
1.2(≤1) |
以0.6MPa输入气 |
不少于10万次 |
|
ZS（ZSN）-2 |
1.2(≤1) |
||
|
ZS（ZSN）-3 |
≤2(≤1) |
||
|
ZS（ZSN）-4 |
≤2.5(1) |
||
|
ZS（ZSN）-5 |
≤3.5(1.5) |
||
|
ZS（ZSN）-6 |
≤4.5(2) |
ZSN活塞式气动执行器主要零件材质
|
零件名称 |
材料 |
零件名称 |
材料 |
|
气缸 |
精拉铝合金管，硬阳极氧化 |
活塞 |
LY12 |
|
压缩弹簧 |
60Si2MnA |
推杆 |
2Cr13 |
|
QY型密封圈 |
TPU、EPDM |
支架 |
HT250 |
ZSN活塞式气动执行器 外形尺寸
|
型号尺寸 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
|
ZS-1 |
ZS-2 |
ZS-3 |
ZS-4 |
ZS-5 |
ZS-6 |
|
|
ZSN-1 |
ZSN-2 |
ZSN-3 |
ZSN-4 |
ZSN-5 |
ZSN-6 |
|
|
A |
125×125 |
148×148 |
185×185 |
232×232 |
283×283 |
283×283 |
|
H |
250 |
290 |
325 |
440 |
590 |
640 |
|
250 |
290 |
325 |
440 |
590 |
640 |
|
|
200 |
245 |
272 |
352 |
431 |
510 |
|
|
L |
90 |
97 |
110 |
150 |
170 |
295 |
|
L1 |
60 |
81 |
92 |
115 |
110 |
200 |
|
Md |
M10 |
M12×1.25 |
M16×1.5 |
M20×1.5 |
||
|
F |
92 |
100 |
125 |
168 |
195 |
250 |
|
E |
80 |
80 |
100 |
120 |
150 |
|
|
B |
60+ |
80+ |
95+ |
100+ |
||
|
8-M |
M10 |
M12 |
M16 |
|||
|
Z-d |
9 |
|||||
|
T |
80 |
|||||
|
b1 |
105 |
118 |
130 |
|||
|
4-d1 |
11 |
14 |
16 |
|||
