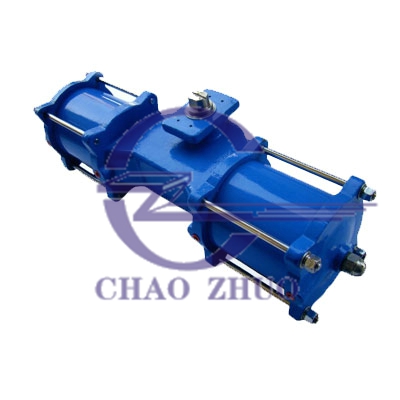

AW气动执行器分为双作用式和单作用(弹簧复位)，两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。
AW气动执行器产品特点
1、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°
2、工作环境温度：-20°～80℃。
3、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。
4、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。
5、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。

AW气动执行器结构特点及主要零部件
1、轴承[金属亲PTEE]摩擦系数小，润滑密封效果好。
2、隔板[HT200(FC200)]使气室与回转机构隔离，减少空气消耗量，防止异物进入汽缸，同时为活塞导向，保证动作稳定。
3、进气口[RC1/4，3/8，1/2]。
4、活塞[HT200(FC200)]轻巧耐压，推力损失小，密封性好。
5、活塞杆[45(S45C+HCr)]强度高，表面度硬铬，耐磨损。
6、销轴[45(S45C+HCr)]表面度硬铬，将活塞杆出力平稳供给拨叉。
7、手动蜗轮操作器安装平台。
8、轴[45(S45C+HCr)]耐磨损。
9、汽缸[QT450-10(FCD450)]。
10、限位螺柱调整开关角度，开关各自可调±5°。
11、O型圈[NBR]防水。
12、拨叉[QT450-10(FCD450)]将直线运动转变为回转运动，输出力矩特性适应中大口径阀门扭矩特性。
13、箱体[HT200(FC200)]。

AW气动执行器双动作式特点：
1、拨叉传动机构，其出力扭矩特性适合与中大口径阀门驱动扭矩特性。
2、气室与回转机构隔离，空气消耗量小。
3、双缸双活塞，输出力大。
4、体积小，重量轻，性能可靠。
5、工作压力P：0.3～0.7MPa 环境温度T：-20～+80℃。
单动作弹簧复位式
单动作弹簧复位式在AW型双汽缸的一侧装有弹簧缸，适应两种操作压力，并可选手动装置(HW，侧面手轮)。
AW-S：标准型P：0.4～0.7MPa
AW-L：低压型P：AW13L；0.25～0.40MPa
AW17L：0.23～0.36MPa
AW20L：0.28～0.46MPa
AW28L：0.24～0.39MPa
AW35L
AW40L：

AW气动执行器双作用式配管原理

  双作用输出扭矩表 型号规格  气源压力(Mpa)
0.3  0.4  0.5  0.6  0.7
AW13  515  620  770  930  1080
AW17  950  1270  1590  1910  2230
AW20  2150  2870  3580  4300  5020
AW25  3360  4480  5600  6720  7850
Aw28  5150  6860  8580  10300  12020
AW35  10120  13500  16870  20250  23620
AW40  13220  17630  22040  26450  30860
AW50  22460  29950  37440  44930  52420
AW60  47300  63070  78840  94610  110380

单作用输出扭矩表 型号规格  弹簧扭矩  气源压力(Mpa)
0.4  0.5  0.6
最小  最大  最小  最大  最小  最大  最小  最大
AW13S  230  430  185  340  340  545  490  700
AW17S  330  670  600  930  920  1290  1230  1573
AW20S  1190  1980  880  1670  1600  2390  2320  3110
AW25S  1600  2510  1970  2880  3090  4000  4210  5120
AW28S  2900  5610  1250  3960  2970  5685  4680  7400
AW35S  5520  10740  2760  7970  6130  11340  9510  14720
AW40S  8770  16140  1480  8860  5900  13260  10300  17670
AW50S  13110  27490  6370  20750  14840  29220  23310  37700

  气缸容积及耗气量计算和重量 型号规格  AW13  AW17  AW20  AW25  AW28  AW35  AW40  AW50  AW60
气缸容量L(升)  双作用A+B  6.5  14.3  30.8  48.5  73.0  148.2  193.2  350  630
单作用B  3.25  7.15  15.4  24.2  36.5  74.1  96.1  175  315
重量Kg  双作用  48  82  170  195  325  600  800  1070  1580
单作用  65  116  223  280  450  845  1070  1400
