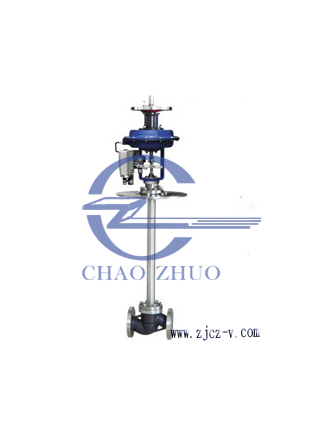

ZMAPD气动薄膜低温调节阀

产品说明

ZMAPD气动薄膜低温调节阀产品概述

ZMAPD气动薄膜低温调节阀是单座调节阀、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用阀门定位器。

ZMAPD气动薄膜低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节

ZMAPD气动薄膜低温调节阀主要技术指标

公称通径 DN	单座	20										25	32	40	50	65	80	100	125	150	200
公称通径 DN	双座											25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	单座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
额定流量系数Kv	双座											10	6	25	40	63	100	160	250	400	630
流量特性		直线						直线；等百分比
配用执行机构型号												ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		气关式（B），气开式（K）
弹簧压力范围KPa		标准信号：20～100；其它信号；40～200；20～60；60～100

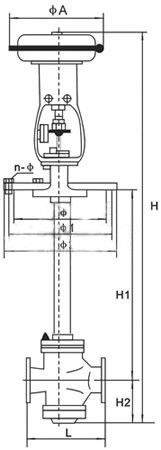

公称通径DN			15	20	25	32	40	50	65	80	100	125	150	200
A			230	280	280		325		410			495
			135	235	235	255	280	310	345	370	430	470	550	660
1			160	260	260	285	305	340	375	405	460	525	590	700
2			190	290	290	315	335	370	410	440	490	560	630	740
n-			6-12	8-14	8-14	8-14	8-16		10-16	10-18	12-18	16-18		20-18
单座	H	L	120	190	200	210	235	265	295	210	370	440	475	570
		H1=500	862	1006	1060	1066	1137	1152	1377	1390	1394
		H1=600	962	1106	1160	1166	1237	1252	1477	1490	1494
		H1=700	1062	1206	1260	1266	1337	1352	1577	1590	1594	1743	1751	1790
		H1=800	1162	1306	1360	1366	1437	1452	1677	1690	1694	1843	1851	1890
		H1=900	1262	1406	1460	1466	1537	1552	1777	1790	1794	1943	1951	1990
		H1=1000	1362	1506	1560	1566	1637	1652	1877	1890	1894	2043	2051	2090
		H1=1100										2143	2150	2190
		H1=1200										2243	2250	2290
	H2		32	58	112	118	129	144	178	191	195	243	251	290
双座	H	L			200	210	235	265	295	320	370	440	475	570
		H1=500			1065	1068	1147	1152	1387	1407	1419
		H1=600			1165	1168	1247	1252	1487	1507	1519
		H1=700			1265	1268	1347	1352	1587	1607	1619	1768	1778	1820
		H1=800			1365	1368	1447	1452	1687	1607	1719	1868	1878	1920
		H1=900			1465	1468	1547	1552	1787	1807	1819	1968	1978	2020
		H1=1000			1565	1568	1647	1652	1887	1907	1919	2068	2078	2120
		H1=1100										2168	2178	2220
		H1=1200										2268	2278	2320
	H2				117	120	139	144	188	208	208	268	278	320

ZMAPD气动薄膜低温调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
