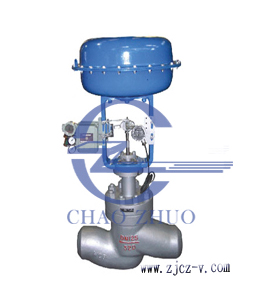

ZJHP气动薄膜焊接调节阀
产品说明
ZJHP气动薄膜焊接调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
ZJHP气动薄膜焊接调节阀主要零件材料
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
ZJHP气动薄膜焊接调节阀主要零件材料
|
零件名称
|
材料
|
温度范围
|
|
阀体上阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填料
|
聚四氟乙烯
|
-40～200℃
|
|
膜片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜盖
|
A3
|
|
ZJHP气动薄膜焊接调节阀主要技术参数和性能指标
调节机构主要技术参数
调节机构主要技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|||||||
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产 |
|||
|
额定流量
系数Kv |
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||||||
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
||||||||||||
|
流量特性
|
直线、等百分比、快开型
|
|||||||||||||||||||
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|||||||||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|||||||||||||||||||
|
阀体材质
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
|
阀体型式
|
直通单座铸造球型阀
|
|||||||||||||||||||
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
|
上阀盖形式
|
||||||||||||||||||||
|
可调比R
|
50:1
|
|||||||||||||||||||
|
气源接头
|
M16×1.5
|
|||||||||||||||||||
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。执行机构主要技术参数
|
型号
|
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围KPa
|
20～100(标准):40～200;
80～240; 20～60; 60～100 |
||||
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
||||
|
基本误差%
|
不带定位器
|
±5.0
|
始
终 点 偏 差 % |
气关
|
不带定位器
|
始点
|
±5.0
|
|
带定位器
|
±1.0
|
终点
|
±2.5
|
||||
|
回差%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
||
|
终点
|
±1.0
|
||||||
|
带定位器
|
≤1.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
||
|
终点
|
±5.0
|
||||||
|
死区%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
||
|
终点
|
±1.0
|
||||||
|
带定位器
|
≤0.4
|
允许泄漏量L/h
|
1×10-4×阀额定容量
|
||||
|
额定行程偏差%
|
±2.5
|
||||||
注：本产品执行GB/T4213-92国家标准。
允许压差MPa
允许压差MPa
|
开关方式
|
执行机构型号
|
弹簧范围KPa
|
气源压力KPa
|
需要附件
|
公称通径(阀座直径)mm
|
|||||||||||||||
|
25
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||||||
|
(10)
|
(12)
|
(15)
|
(20)
|
(32)
|
(40)
|
(125)
|
(150)
|
|||||||||||||
|
气
关
|
ZHA
-22 |
20～100
20～100 40～200 |
140
250 140 |
P
P P或R |
6.4
6.4 6.4 |
5.94
6.4 6.4 |
3.34
6.4 6.4 |
3.34
6.4 6.4 |
2.14
6.4 6.4 |
|
|
|
|
|
|
|
|
|
|
|
|
ZHA
-23 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
1.31
6.09 6.4 |
0.84
3.9 5.26 |
0.53
2.5 3.39 |
|
|
|
|
|
|
|
|
|
|
ZHA
-34 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
0.51
2.36 3.21 |
0.33
1.56 2.12 |
0.21
1.0 1.35 |
|
|
|
|
|
|
|
ZHA
-45 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
|
|
|
0.22
1.02 1.39 |
0.15
0.71 0.97 |
0.08
0.40 0.54 |
|
|
|
|
ZHA
-56 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.06
0.37 0.51 |
0.04
0.25 0.36 |
|
|
气
开
|
ZHB
-22 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
4.46
6.4 6.4 |
3.09
6.4 6.4 |
1.98
5.94 6.4 |
1.11
3.34 6.4 |
0.71
2.14 4.99 |
|
|
|
|
|
|
|
|
|
|
|
|
ZHB
-23 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
|
|
|
|
|
0.44
1.37 3.05 |
0.28
0.84 1.95 |
0.18
0.53 1.25 |
|
|
|
|
|
|
|
|
|
|
ZHB
-34 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
|
|
|
|
|
|
|
|
0.17
0.51 1.18 |
0.11
0.33 0.78 |
0.07
0.21 0.5 |
|
|
|
|
|
|
|
ZHB
-45 |
20～100
40～200 80～240 |
140
250 400 |
P
P或R P |
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22 0.51 |
0.05
0.15 0.35 |
0.028
0.08 0.20 |
|
|
|
|
|
ZHA
-56 |
20～100
20～100 40～200 |
140
250 400 |
P
P P或R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.03
0.09 0.20 |
0.02
0.06 0.14 |
注：
1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
ZJHP气动薄膜焊接调节阀外形尺寸mm
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
ZJHP气动薄膜焊接调节阀外形尺寸mm
|
DN
|
L
|
H
|
H1
|
质量(kg)
|
φA
|
|||||||
|
PN16
|
PN40
|
PN64
|
普通
|
高温
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16 |
PN40
PN64 |
||
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
|
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
||
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
||
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
||
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
||
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
||
|
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
||
