HCB型气动平衡笼式调节阀

产品说明

HCB型气动平衡笼式调节阀概 述

HCB气动平衡笼式调节阀,控制各种高温、低温的高压流体,是一种压力平衡式的调节阀。阀结构紧凑,有呈S流线型的通道,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高, 符合IEC534-2-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。 调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92标准。
HCB型气动平衡笼式调节阀主要技术参数和性能指标
1、阀 体

型       式
直通双座铸造球型阀
公 称 通 径
32、40、50、65、80、100、125、150、200、250、300、350mm

公 称 压 力
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式
法兰连接密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接
嵌接焊SW
材料
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖
常温型(P)
-5~+230
伸长I型(EI
+230~+566
伸长II型(EII)
-100~-45
伸长III型(EIII)
-196~-100
注:工作温度不准超过各种材料的允许范围。
压 盖 型 式
螺栓压紧式
填       料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2、阀内组件

阀 芯 型 式
双座套筒式柱塞型阀芯
流量
特性
高容量流量特性
金属阀座
等百分比特性(%V)和线性特性(LV)
高精度流量特性
金属阀座
等百分比特性(%VF)和线性特性(LVF)
材       料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

3、执行机构

型       式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜 片 材 料
乙丙橡胶夹尼龙布、丁青橡胶夹尼龙布
弹 簧 范 围
80~240KPa
供 气 压 力
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气 源 接 口
RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型)
环 境 温 度
-30~+70

4、阀作用型式
用正作用或反作用执行机构实现阀的气-关式或气-开式
5、附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
6、Cv值和行程

公 称 通 径
32
40
50
65
80
100
125
150
200
250
300
350
阀 座 直 径
32
40
50
65
80
100
125
150
200
250
300
350
额定Cv值
等百分比特性
24
36
60
100
140
220
320
420
820
1000
1440
1900
线 性 特 性
26
40
75
110
150
240
365
435
850
1035
1490
2000
额 定 行 程
25
38
75
150
50
100

7、法兰间距以及外形尺寸

HCB型气动平衡笼式调节阀法兰间距

A
ANSI 125 FF
ANSI 150 RF
JIS 10K FFRF
PN1.6 RF
JIS 16K
RF
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0 MFM
ANSI 600 RF
JIS 40K RF
PN6.4 MFM
JIS
16K
LG
JIS
20K
LG
JIS
30K
LG
JIS
40K
LG
32
222
231
235
251
235
236
248
251
40
222
231
235
251
235
236
248
251
50
254
263
267
286
265
267
276
286
65
276
288
292
311
290
292
303
311
80
298
313
317
337
310
317
326
337
100
352
364
368
394
360
368
379
394
125
403
-
425
457
-
425
-
457
150
451
465
473
508
475
473
486
508
200
543
560
568
610
570
568
580
610
250
673
-
750
750
-
-
-
-
300
819
-
896
896
-
-
-
-
350
972
-
972
972
-
-
-
-

注:法兰距符合IEC 534-3-1976标准。

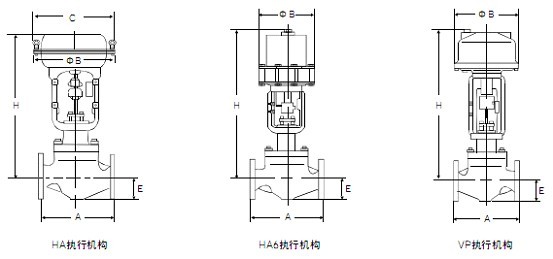

HCB型气动平衡笼式调节阀外形尺寸

公称
通径
执行机构
H
C
E
ΦB
常温型(P)
伸长I型(EI)
常温型(P)
伸长I型(EI)
32
HA2D、R
500
665
780
1020
281
267
70

40
HA2D、R
500
665
780
1020
281
267
70
HA3D、R
590
760
875
1140
363
350

50
HA2D、R
500
670
785
1025
281
267
80
HA3D、R
595
765
875
1140
363
350

65
HA2D、R
575
745/755
880
1130
281
267
88
HA3D、R
630
800/810
930
1180
363
350
HA4D、R
865
1035/1045
1165
1495
520
470

80
HA2D、R
580
755/765
900
1135
281
267
98
HA3D、R
635
810/820
955
1190
363
350
HA4D、R
870
1045/1055
1190
1505
520
470

100
HA2D、R
610
810/870
915
1150
281
267
113
HA3D、R
660
860/870
1020
1205
363
350
HA4D、R
890
1100/1110
1255
1520
520
470
VA6R
1160
1375
1560
1790
-
445

125
HA3D、R
785
1045
1250
1385
363
350
146
HA4D、R
955
1215
1720
1570
520
470
150
HA3D、R
785
1020/1045
1250
1385
363
350
170
HA4D、R
955
1190/1215
1425
1570
520
470
VA6R
1220
1480
1720
1850
-
445
200
HA4D、R
1090
1350
1580
1710
520
470
220
250
HA5D、R
1595
1910


520
470
305
300
HA5D、R
1650
1975


520
470
345
350
VP7
1670
2050



580
385

注:1、表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
2、伸长型H栏尺寸,左边数字为JIS 10K和ANSI 125、150的阀,右边数字为JIS 16K和ANSI 300以上的阀。
HCB型气动平衡笼式调节阀订货须知

1.HCB型气动平衡笼式调节阀产品型号与名称 2.HCB型气动平衡笼式调节阀公称通径DN(mm) 3. HCB型气动平衡笼式调节阀公称压力 4. HCB型气动平衡笼式调节阀流量特性 5. HCB型气动平衡笼式调节阀阀体材质
6.
HCB型气动平衡笼式调节阀额定流量系数 7. HCB型气动平衡笼式调节阀介质种类和温度范围 8. HCB型气动平衡笼式调节阀阀前后压力(压差) 9. HCB型气动平衡笼式调节阀控制信号 10. HCB型气动平衡笼式调节阀其它特殊要求
