HAV型气动文丘里角型调节阀

产品说明

HAV型气动文丘里角型调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
HAV型气动文丘里角型调节阀阀　体
型式：角型单座铸造球型阀
公称通径：25、40、50、65、80、100、125、150mm
公称压力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接： FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：0～+200℃
伸长Ⅰ型（E1）： -45～0℃ +200～+425℃
注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉编织填料、石棉编织填料、石墨填料
HAV型气动文丘里角型调节阀阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座等百分比特性（%）和线性特性（L），参考流量特性曲线图
Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软阀座等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
HAV型气动文丘里角型调节阀执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁青橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
　　　不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
HAV型气动文丘里角型调节阀Cv值和行程

公称通径
25
40
50
65
80
100
125
150
阀座直径
20
25
32
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
80
100
125
额定Cv值
1.0
1.6
2.5
4.0
6.3
10
11
17
24
17
24
44
24
44
68
44
68
99
68
99
175
99
175
275
175
275
395
额定行程（mm）
14.3
25
38
50

HAV型气动文丘里角型调节阀流量特性

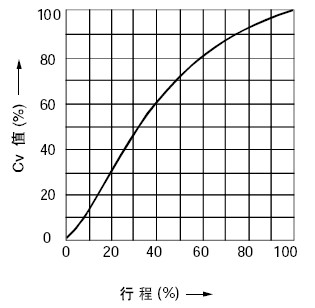

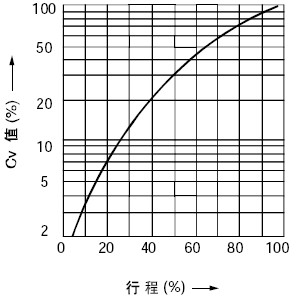

典型的流量特性曲线


HAV型气动文丘里角型调节阀允许压差
阀配用LHA或LVA执行机构
气—关式或气—开式阀

执行
机构
供气
压力
弹簧范围
定位器
允许压差
阀座直径
Cv=
1.0,1.6
Cv=
2.5
Cv=
4.0,6.3
Cv=
11
25
32
40
50
65
80
100
125
LHA2D
LHA2R
1.4
0.2～1.0
有或无
40
40
40
40
21.9
10.1
6.8
4.1
2.5
1.8
-
-
2.8
0.8～2.4
有
40
40
40
40
40
20.1
13.7
8.2
5.0
3.6
-
-
LHA3D
LHA3R
1.4
0.2～1.0
有或无
-
-
-
-
-
17.9
12.1
7.2
4.5
3.2
1.8
1.2
2.8
0.8～2.4
有
-
-
-
-
-
35.7
24.2
14.5
8.9
6.4
3.6
2.3
LHA4D
LHA4R
1.4
0.2～1.0
有或无
-
-
-
-
-
30.9
20.9
12.5
7.7
5.6
3.1
2.0
2.8
0.8～2.4
有
-
-
-
-
-
40
40
25
5.4
11.1
6.2
4.0
LVA5D
LHA5R
1.4
0.2～1.0
有或无
-
-
-
-
-
-
-
16
10
7.5
4.2
2.7
2.8
0.4～2.0
有
-
-
-
-
-
-
-
32
21
15
8.5
5.4
LVA5R
5
1.9～4.0
有
-
-
-
-
-
-
-
-
-
-
9.1
5.8

注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、黑线框内数字表示阀配用标准规格执行机构。
HAV型气动文丘里角型调节阀法兰距  mm

阀尺寸
（B）
A
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6
JIS 16K RF
JIS 20K RF
JIS 30K RF
ANSI 300 RF
PN4.0
JIS 40K RF
ANSI 600 RF
PN6.4
ANSI 150RJ
ANSI 300RJ
ANSI 600RJ
ANSI 300LG
ANSI 600LG
25
92
98
98
105
98
105
105
105
105
40
111
117
117
125
117
124
125
124
125
50
127
133
133
143
133
141
144
141
144
65
138
146
146
156
144
154
157
154
157
80
149
159
159
168
156
167
170
167
170
100
176
184
184
197
183
192
198
192
198
125
202
213
213
229
208
221
230
221
230
150
225
237
237
254
232
244
256
244
256

注:法兰距符合IEC534-3标准
HAV型气动文丘里角型调节阀外形尺寸


公称通径
执行机构
H
B
φB
常温型上阀盖
伸长型上阀盖
波纹管上阀盖
25
LHA1D、R
390
545
545
230
218
LHA2D、R
465
620
-
281
267
40
LHA1D、R
400
550
560
230
218
LHA2D、R
475
625
-
281
267
LHA3D、R
580
730
-
363
350
LHA4D、R
830
975
-
520
470
50
LHA1D、R
400
550
560
230
218
LHA2D、R
475
625
-
281
267
LHA3D、R
580
730
-
363
350
LHA4D、R
835
980
-
520
470
65
LHA2D、R
545
695
765
281
267
LHA3D、R
600
750
-
363
350
LHA4D、R
840
990
-
520
470
LVA5D
1225
1375
-
-
620
LVA5R
1335
1485
-
-
620
80
LHA2D、R
555
705
775
281
267
LHA3D、R
610
760
-
363
350
LHA4D、R
840
990
-
520
470
LVA5D
1225
1375
-
-
620
LVA5R
1335
1485
-
-
620
100
LHA2D、R
555
710
775
281
267
LHA3D、R
610
765
-
263
350
LHA4D、R
845
995
-
520
470
LVA5D
1230
1380
-
-
620
LVA5R
1340
1490
990
-
620
125
LHA3D、R
700
850
-
363
350
LHA4D、R
865
1015
-
520
470
LVA5D
1255
1405
-
-
620
LVA5R
1365
1515
1005
-
620
150
LHA3D、R
720
870
-
363
350
LHA4D、R
885
1035
-
520
470
LVA5D
1275
1425
-
-
620
LVA5R
1385
1535
-
-
620
注：1）表上H栏尺寸是调节阀不带手轮机构的数据，如果带顶装手轮机构要相应加上手轮机构的尺寸。
