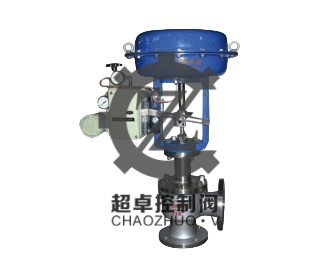

ZJAS气动角式调节阀

产品说明

一、ZJAS气动角式调节阀产品特点

产品型号:ZJAS气动角式形

产品名称:精小型气动薄膜调节角阀

      ZJAS气动角式形调节角阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小,阀前后压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节,可避免结焦、堵塞、便于自净与清洗的场合。

二、ZJAS气动角式调节阀主要技术参数及性能

1、上阀盖
常温型 -20~+200℃
散热型 -40~+450℃
压盖形式 螺栓压紧式
填 料 V型聚四氟乙烯填料,柔性石墨、不锈钢波纹管
2、阀内组件
阀芯型式 上导向单座柱塞型阀芯
流量特性 等百分比特性、线性特性和快开特性
材 料 1C18Ni9Ti 0Cr18Ni12Mo2Ti
3、执行机构
型 式 多弹簧式薄膜执行机构
膜片材料 丁晴橡胶夹增强涤纶积物
弹簧范围 0.02~0.10、0.08~0.24MPa
供气压力 0.14、0.16、0.28、0.40MPa
气源接头 内螺纹M10×1
环境温度 -30~+70℃
阀作用型式 气—开式或气—关式
附 件 定位器、手轮机构
4、性能
泄漏量 金属阀座符合标准ANSIB16.104IV级小于额定Cv的0.01%
回 差 3%(不带定位器) 1%(带定位器
线 性 ±5%(不带定位器) ±1%(带定位器)
备注 使用V型聚四氟乙烯填料
可调范围 50:1
连接形式 法兰按JB78-59 JB79-59



三、ZJAS气动角式调节阀规格参数表

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 6.5 10 16 25 40 63 100 160 250 400 630
行程mm 10 16 25 40 60 100

  四、ZJAS气动角式调节阀主要零件材料及推荐使用温度范围

阀体材料 公称压力MPa 介质工作温度℃
120 200 250 300 350 400 425 450 475 500 525 550 575 600
最大工作压力MPa
铸铁HT200 1.6 1.6 1.5
铸钢ZG25 4.0
6.4
  4.0
6.4
3.7
5.9
3.3
5.2
3.0
4.7
2.8
4.1
2.3
3.7
1.8
2.9

铸不锈钢ZG1Cr18Ni9Ti 4.0
6.4
        4.0
6.4
3.0
4.4
2.7
4.2
2.4
4.0
2.1
3.8
1.9
3.5
1.7
3.4
1.4
3.2
1.1
2.9
0.8
2.6

  五、ZJAS气动角式调节阀主要外形连接尺寸

公称通径DN(mm) L(mm) H1( mm) H(mm) A
1.6(MPa) 常温 中温
20 100 100 349 444 285
25 115 115 350 445 285
32 130 130 358 458 285
40 130 130 378 478 285
50 150 150 393 493 285
65 170 170 494 594 360
80 190 190 503 628 360
100 215 215 521 646 360
125 250 250 634 759 360
150 275 275 696 846 470
200 325 325 715 915 470
  六、型号编制说明
Z J H J 16 C G K
自控阀门 执行机构: 多弹簧气动薄膜执行机构 阀门结构类型: 公称压力: 阀体材质: 温度类型: 作用型式:
   J:表示精小型   F:表示分流阀 16:表示1.6MPa C:表示碳钢 G:中温型常温省略 K:表示气开型
        H:表示合流阀 25:表示2.5MPa P:表示不锈钢    B:表示气关型
         J: 表示角形阀 40:表示4.0MPa F46:表示阀体衬氟
           64:表示6.4MPa
  订货须知

1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号
