V230D04自力式压差调节阀

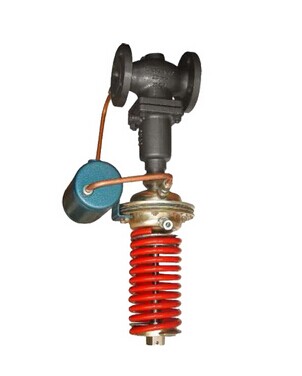

V230D04自力式压差调节阀 产品说明
V230D04/V231D04自力式压差调节阀属于自力式调节阀，该阀适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀开启。
V230D04自力式压差调节阀 产品特点如下：
1、具有压力平衡功能，灵敏度高。
2、低噪音，性能可靠，免于维护。
3、采用标准模块化设计。
4、通过组合件，可以进行多项组合控制。
V230D04自力式压差调节阀 产品性能参数
公称通径公称压力法兰标准阀体材料阀芯材料硬密封软密封压力平衡
|
V230D04自力式压差调节阀阀体 |
|
DN15、20、25、32、40、50、65、80、100、125、150、200、250mm |
|
PN1.6、4.0MPa |
|
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
|
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
|
不锈钢镶嵌橡胶圈 |
|
不锈钢波纹管（DN15～125）、平衡膜片（DN150） |
有效面积(cm2)压力设定范围(MPa)保证压力阀正常工作的最小压差△Pmin(MPa)允许上下膜室之间最大压差(MPa)材料控制管线、接头
|
V230D04自力式压差调节阀执行器 |
||
|
80 |
250 |
630 |
|
0.1～0.5 |
0.015～0.12 |
0.005～0.035 |
|
0.05～0.25 |
0.01～0.06 |
|
|
≥0.04 |
≥0.01 |
≥0.005 |
|
1.25 |
0.4 |
0.15 |
|
膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 |
||
|
铜管或钢管10×1； 卡套式接头：R1/4" |
||
设定值偏差允许泄露量（在规定实验条件下）硬密封软密封
|
V230D04自力式压差调节阀性能 |
||
|
±8% |
||
|
4×0.01%阀额定容量 |
||
|
DN15～50 |
DN65～125 |
DN150～250 |
|
10气泡/min |
20气泡/min |
40气泡/min |
公称通径密封型式硬密封软密封
|
V230D04自力式压差调节阀允许工作温度 |
|
|
15 ～125mm |
150～250mm |
|
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长件≤200℃ |
|
冷却罐和散热片≤350℃ ※ |
冷却罐和加长件≤300℃ ※ |
|
≤150℃ |
|
|
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。 |
|
公称通径DN额定流量系数KvS噪音衡量系数Z值允许压差(Mpa)PN16PN40
|
V230D04自力式压差调节阀额定流量系数、噪音衡量系数、允许压差 |
|||||||||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|||||
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|||||
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|||||
|
1.6 |
1.5 |
1.2 |
1.0 |
||||||||||||||
|
2.0 |
|||||||||||||||||
|
V230D04自力式压差调节阀结构简图 |
|||||||||||||||||
|
|
|||||||||||||||||
|
阀体 |
阀座 |
阀芯 |
阀轴 |
膜盖 |
膜片 |
||||||||||||
|
弹簧 |
调节螺母 |
导压管 |
波纹管 |
平衡膜片 |
充注阀 |
||||||||||||
|
V230D04自力式压差调节阀工作原理 |
|
工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差压变化时，力的平衡被破坏，从而带动阀芯运动，而阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。 当需要改变差压设定值时，可调整调节螺母。 |
V230D04自力式压差调节阀 产品零部件材料
零件名称材料
|
V230D04自力式压差调节阀零部件材料 |
||
|
阀体 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
|
软密封 |
不锈钢镶嵌橡胶圈 |
|
|
压力平衡元件 |
不锈钢波纹管（DN15～125）、平衡膜片（DN150～250） |
|
|
阀座 |
CF8、CF8M |
|
|
阀杆 |
304、316 |
|
|
膜盖 |
钢板镀锌 |
|
|
膜片 |
EPDM或FKM夹纤维 |
|
V230D04自力式压差调节阀 产品外形及结构尺寸
DN(mm)L(mm)B(mm)重量(kg)B1(mm)重量(kg)
|
V230D04自力式压差调节阀外形尺寸一、控制阀尺寸及重量 |
||||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
|
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
630 |
855 |
1205 |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
210 |
300 |
有效面积(cm2)R(mm)H(mm)重量(Kg)
|
二、执行器尺寸及重量 |
|||
|
|
|||
|
32 |
80 |
250 |
630 |
|
172 |
172 |
263 |
380 |
|
435 |
430 |
470 |
520 |
|
7.5 |
7.5 |
13 |
28 |
V230D04自力式压差调节阀 产品外形及结构尺寸示意图
