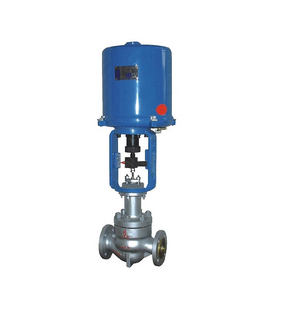

关注次数： 一、ZRSW电动波纹管调节阀 产品概述 　　ZRSW 电动波纹管密封调节阀，由 3810 系列 (PSL 系列 ) 电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号 (4-20mADC 或 1-5VDC) 及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构，结构紧凑，有呈 S 流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合 IEC534-1-1976 标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。 ZRSW电动波纹管调节阀 主要技术参数 阀体 阀体形式 直通铸造球型阀 公称通径 DN25 ～ 300mm 公称压力 PN1.6 、 2.5 、 4.0 、 6.4MPa 法兰标准 GB/T9113 、 JB/T79 连接形式 法兰 (FF RF RTJ) 、焊接 (SW BW) 、螺纹 ( 适用于 1″ 以内 ) 阀盖形式 波纹管密封型 -40 ～ + 350℃ 压盖型式 螺栓压紧式 密封填料 V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 阀内件 阀芯形式 单座、笼式、套筒型阀芯 流量特性 线性、等百分比 执行机构 执行器型号 3810 系列、 PSL 系列 主要技术参数 电源电压： 220V/50Hz 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC 防护等级：相当 IP55 、隔爆标志： ExdⅡBT4 、手操功能：手柄 环境温度： -25 ～ + 70℃ 、环境湿度： ≤95% 三、ZRSW电动波纹管调节阀 主要零件材料 1 阀体 WCB CF8 CF 8M CF 3M 2 阀座、套筒 304 304 316 316L 3 阀芯 304 304 316 316L 4 导向套、并帽 304 304 316 316L 5 垫片 聚四氟乙烯 (PTFE)/ 金属石墨垫片 6 阀盖 WCB CF8 CF 8M CF 3M 7 阀杆 304 304 316 316L 8 波纹管 304 304 316 316L 9 填料 聚四氟乙烯 (PTFE)/ 柔性石墨 10 螺母 304 304 316 316L 四、ZRSW电动波纹管调节阀 主要性能指标 项目 指标值 基本误差 % 配 3810L ±2.5 ； 配 PSL±1.0 回差 % 配 381L ±2.5 ； 配 PSL±1.0 死区 % 1.0 始终点偏差 % 电开 始点 ±2.5 终点 ±2.5 始点 ±2.5 终点 ±2.5 电关 始点 ±2.5 终点 ±2.5 额定行程偏差 % ≤2.5 泄露量 L/H 0.01%× 阀额定容量 可调范围 R 30 ： 1 五、ZRSW电动波纹管调节阀 额定流量系数 Kv 、允许压差 公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 阀座直径 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数 KV 单座 11 17 27.5 44 69 110 176 275 440 630 1000 1600 笼式 9 15 23 35 59 95 148 236 355 568 885 1260 套筒 10 16 25 40 63 100 155 250 370 580 900 1300 额定行程 (mm) 16 25 40 60 100 允许压差 (MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28 笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0 套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2 注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询超卓阀门公司技术部门索取最新数据。
