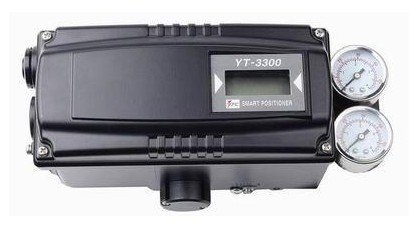

YT3300智能阀门定位器
产品说明
一、YT3300智能阀门定位器产品简介
智能阀门定位器YT-3300系列产品是通过接收控制器或控制系统发出的4~20mA电流信号来控制阀门开度的装
置。内置微处理器，可精确控制阀位，并可执行自动设定，PID控制，HART通讯等强有力的功能。
二、YT3300智能阀门定位器特点
采用喷嘴/挡板力矩马达结构，加强了抗粉尘，水分，油污的能力。
产品外部装有液晶屏（LCD），因此可以在现场直接确认定位器的状态。
通过HART通讯，可以获得阀门和定位器的各种情报。
可添加阀位输出模块，反馈阀门的开度。
可任意设定线性，快开，等百分比等流量特性。
通过产品上的按钮可方便调整PID参数，也可设定16个点来实现特殊流量曲线。
具有优秀的防护功能(IP66).
三、YT3300智能阀门定位器参数
|
项目.形式 |
YT-3300L |
YT-3300R |
|
|
输入信号 |
4～20mA DC |
||
|
输入压力 |
0.14～0.7MPa（1.4～7bar） |
||
|
行程 |
直行程 |
20～150mm |
|
|
角行程 |
0～90° |
||
|
阻抗 |
Max.450Ω @20mA DC |
||
|
气源接口 |
PT(NPT)1/4 |
||
|
压力表接口 |
PT(NPT)1/8 |
||
|
电源接口 |
PF1/2(G1/2) |
||
|
环境温度 |
标准型 |
-30～85℃（-22～185°F） |
|
|
低温型 |
-40～85℃（-40～185°F） |
||
|
防爆温度 |
-40～60℃(T5)/-40～40°(T6） |
||
|
液晶工作温度 |
-30～85℃（-22～185°F） |
||
|
直线性 |
±0.5％F.S |
||
|
滞后度 |
±0.5％F.S |
||
|
灵敏度 |
±0.2％F.S |
||
|
重复性 |
±0.3％F.S |
||
|
耗气量 |
小于2LPM(sup=0.14MPa） |
||
|
流量系数 |
70LPM(sup=0.14MPa） |
||
|
输出特性 |
快开线性等百分比用户自定义（16点） |
||
|
材质 |
压铸铝 |
||
|
防护等级 |
IP66 |
||
|
防爆等级 |
Ex ia IIC T6/T5 |
||
|
重量 |
2.kg（4.4lb） |
||
