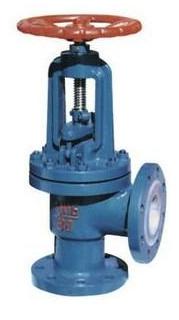

J44F46衬氟角式截止阀

产品说明

一、J44F46衬氟角式截止阀

    截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

基本结构

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

设计规范

遵循GB/T 12233GB/T12235ANSI B 16.34标准

驱动方式

手动衬氟角式截止阀、蜗轮转动衬氟角式截止阀、气动衬氟角式截止阀(常开或常闭)、电动衬氟角式截止阀

二、衬氟角式截止阀主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

7

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

8

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手柄

WCB

WCB

WCB

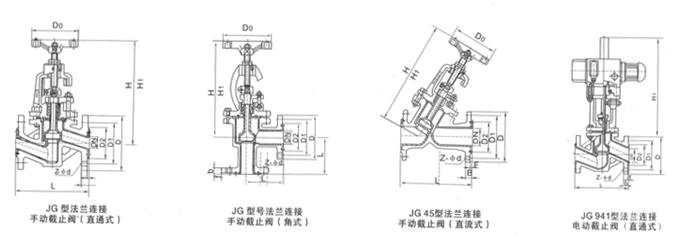

三、衬氟角式截止阀主要外形和连接尺寸

公称通经

L

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

15

1/2

90

95

65

45

2

14

4-φ14

20

3/4

95

105

75

55

2

16

4-φ14

25

1

100

115

85

65

2

16

4-φ14

32

11/4

105

135

100

78

2

18

4-φ18

40

11/2

115

145

110

85

3

18

4-φ18

50

2

125

160

125

100

3

20

4-φ18

65

21/2

145

180

145

120

3

20

4-φ18

80

3

155

195

160

135

3

22

4-φ18

100

4

175

215

180

155

3

22

8-φ18

125

5

200

245

210

185

3

24

8-φ18

150

6

225

280

240

210

3

24

8-φ23

200

8

275

335

295

265

3

26

8-φ23

250

10

325

390

350

320

3

28

12-φ23

300

12

375

440

400

368

4

28

12-φ23

PN1.6MPa

15

1/2

90

95

65

45

2

14

4-φ14

20

3/4

95

105

75

55

2

16

4-φ14

25

1

100

115

85

65

2

16

4-φ14

32

11/4

105

135

100

78

2

18

4-φ18

40

11/2

115

145

110

85

3

18

4-φ18

50

2

125

160

125

100

3

20

4-φ18

65

21/2

145

180

145

120

3

20

4-φ18

80

3

155

195

160

135

3

22

8-φ18

100

4

175

215

180

155

3

24

8-φ18

125

5

200

245

210

185

3

26

8-φ18

150

6

225

280

240

210

3

28

8-φ23

200

8

275

335

295

265

3

30

8-φ23

PN2.5MPa

15

1/2

90

95

65

45

2

16

4-φ14

20

3/4

95

105

75

55

2

16

4-φ14

25

1

100

115

85

65

2

16

4-φ14

32

11/4

105

135

100

78

2

18

4-φ18

40

11/2

115

145

110

85

3

18

4-φ18

50

2

125

160

125

100

3

20

4-φ18
