气动凸轮绕曲阀
气动偏心旋转阀又称凸轮绕曲阀,采用梅素尼兰技术,综合了单座阀,球阀,蝶阀等的优点,具有结构简单,体积小,重量轻,额定流量系数大,可调范围大,使用温度范围宽,泄露量小,稳定性好等突出优点.由于阀芯,阀杆只作旋转运动,所以在工作过程中所受摩擦力小,关闭阀门所需的执行机构推力与球阀,蝶阀相比要小.该产品广泛适用于化工,冶金,电站等工业过程自动控制系统中.
气动凸轮绕曲阀主要技术参数
|
通径 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Kv |
12 |
30 |
58 |
75 |
120 |
190 |
300 |
480 |
930 |
1200 |
1900 |
|
公称压力 |
PN6.4MPa |
||||||||||
|
流量特性 |
修正等百分比 |
||||||||||
|
温度℃ |
常温型-20～180；中温型-40～450 |
||||||||||
|
允许压差 |
6.4 |
6.4 |
5.2 |
6.4 |
5.4 |
3.25 |
2.5 |
1.5 |
1.2 |
1.0 |
0.8 |
|
泄漏量等级 |
软密封Ⅵ级 硬密封Ⅳ级(GB/T4213-92) |
||||||||||
|
阀芯转角 |
50° |
||||||||||
|
气源压力 |
0.40～0.6MPa |
||||||||||
气动凸轮绕曲阀主要零件材料
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀体 |
ZG230-450 |
阀座 |
增强聚四氟乙烯 |
|
阀轴 |
2Cr13、1Cr18Ni9Ti |
支架 |
ZG230-450 |
|
阀芯 |
ZG230-450 |
填料 |
聚四氟乙烯 |

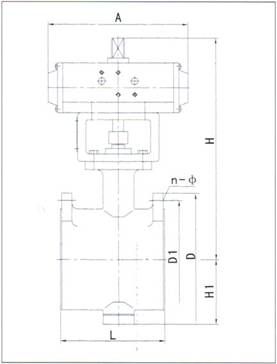

气动凸轮绕曲阀外形尺寸(mm)
|
DN |
A |
L |
H1 |
D |
D1 |
N-φ |
H |
|
25 |
255 |
100 |
70 |
140 |
100 |
4-18 |
250 |
|
32 |
115 |
80 |
155 |
110 |
4-23 |
250 |
|
|
40 |
115 |
85 |
170 |
125 |
4-23 |
290 |
|
|
50 |
125 |
90 |
180 |
135 |
4-23 |
290 |
|
|
65 |
377 |
143 |
105 |
205 |
160 |
8-23 |
350 |
|
80 |
165 |
110 |
215 |
170 |
8-23 |
350 |
|
|
100 |
195 |
130 |
250 |
200 |
8-24 |
420 |
|
|
125 |
403 |
210 |
150 |
295 |
240 |
8-30 |
460 |
|
150 |
230 |
150 |
345 |
280 |
8-32 |
480 |
|
|
200 |
245 |
160 |
405 |
345 |
12-32 |
510 |
|
|
250 |
300 |
240 |
470 |
400 |
12-38 |
620 |
|
|
300 |
616 |
340 |
270 |
530 |
460 |
16-38 |
700 |
法兰标准：JB/T79-94，PN6.4MPa，连接方式：对夹(可根据用户要求特殊制造)
气动凸轮绕曲阀选配附件
·电气阀门定位器、空气过滤减压器(气源处理三联件)
·电磁阀(电压、是否防爆)
·限位开关(回讯器)、阀位传送器
·保位阀
·手轮
气动凸轮绕曲阀订货须知
·产品名称、型号
·公称通径、公称压力、介质名称、介质工作温度
·阀门作用方式：气开或气关
·执行机构类型：双作用还是单作用(弹簧复位)，是国产还是进口，是否要带手轮
·阀体、阀内件材料要求
·其它配套附件
