您的位置：超卓阀门 >>保温过滤器 >> Y型保温过滤器
关注次数：
![Y型保温过滤器]( "Y型保温过滤器")
Y型保温过滤器
产品说明
Y型保温过滤器是用于水、油、气等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等优点。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。一般用水滤网采用18~30目/英寸，通气滤网40~100目/英寸，如用户有特殊要求过滤网可定制。
Y型保温过滤器主要技术参数：
|
型号 |
连接形式 |
公称压力MPa |
试验压力MPa |
工作压力MPa |
壳体材料 |
过滤网材料 |
适用介质 |
|
BY41H-10 |
法兰 |
1.0 |
1.1 |
1.0 |
灰铸铁 |
1.1 |
水、油和气等 |
|
BY41H-16 |
法兰 |
1.6 |
1.76 |
1.6 |
球墨铸铁 |
1.76 |
|
|
BY41H-26 |
法兰 |
2.5 |
2.75 |
2.5 |
碳钢 |
2.75 |

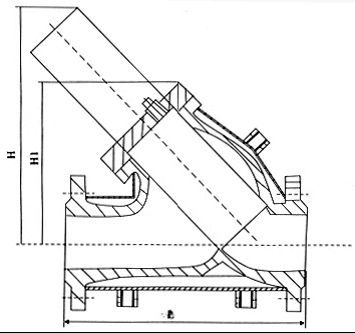

Y型保温过滤器主要外形连接尺寸：
|
口径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
|
BY41H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
|
H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
|
