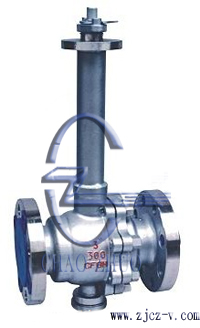

DQ41F低温球阀

产品说明

DQ41F低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。DQ41F低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。
DQ41F低温球阀工作原理:
DQ41F低温球阀适用于的各种管路上,用于截断或接通管路中的介质,选用不同材质,可分别适用于不同的温度和介质,最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接,也可采用焊接连接。
DQ41F低温球阀产品特点:
1、采用了在阀芯上开设减压孔的构造。
2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3、阀体轻、尺寸小。为了减少阀体的热损失,特别是为了保证阀门超低温下的使用,特意设计成重量轻、尺寸小的阀体。
4、长轴阀有低温流体流经的阀,采用长阀杆形式,可以避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低。此长度是通过计算

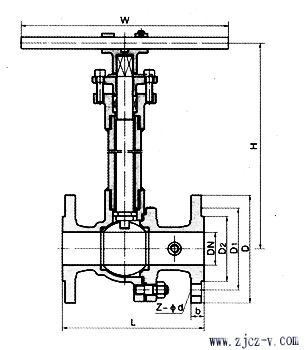

DQ41F/H低温球阀结构图

DQ41F低温球阀 主要连接尺寸参数 1.6Mpa 单位:mm

产品型号

公称通径

PN1.6MPa

WT
(kg)

L

D

D1

D2

b

Z-Φd

H

W

DQ41F-16C
DQ41F-16P DQ641F-16C
DQ641F-16P DQ9B41F-16C
DQ9B41F-16P

15

130

95

65

45

14

4-Φ14

178

140

3

20

140

105

75

55

14

4-Φ14

184

160

4

25

150

115

85

65

14

4-Φ14

195

180

5

32

165

135

100

78

16

4-Φ18

280

250

9

40

180

145

110

85

16

4-Φ18

280

300

11

50

203

160

125

100

16

4-Φ18

300

350

15

65

222

180

145

120

18

4-Φ18

330

350

19

80

241

195

160

135

20

8-Φ18

360

400

27

100

305

215

180

155

20

8-Φ18

400

500

38

125

356

245

210

185

22

8-Φ18

430

600

58

150

394

280

240

210

24

8-Φ23

500

800

81

200

457

335

295

265

26

12-Φ23

680

800

95

250

533

405

355

320

30

12-Φ25

790

1300

140

DQ41F低温球阀主要连接尺寸参数 2.5Mpa 单位:mm

产品型号

公称通径

PN2.5MPa

WT
(kg)

L

D

D1

D2

b

Z-Φd

H

W

DQ41F-25
DQ41F-25P DQ641F-25
DQ641F-25P DQ9B41F-25
DQ9B41F-25P

15

140

95

65

45

16

4-Φ14

178

140

3

20

152

105

75

55

16

4-Φ14

184

160

4

25

165

115

85

65

16

4-Φ14

195

180

6

32

178

135

100

78

18

4-Φ18

280

250

10

40

190

145

110

85

18

4-Φ18

280

300

14

50

216

160

125

100

20

4-Φ18

300

350

20

65

241

180

145

120

22

8-Φ18

330

350

25

80

283

195

160

135

22

8-Φ18

360

400

30

100

305

230

190

160

24

8-Φ23

400

500

40

125

381

270

220

188

28

8-Φ25

430

600

65

150

403

300

250

218

30

8-Φ25

500

800

85

200

502

360

310

278

34

12-Φ25

680

800

100

250

568

425

370

332

36

12-Φ30

790

1300

165
