锥形阀产品资料
公称通径：800-2000
公称压力：0.6-1.6MPa
适用温度：≤200℃
适用介质：水或污水

锥形阀大致可以分为埋设管、锥形阀体、套筒、蜗轮减速螺杆机、拉杆及平衡梁等几个部份。其结构分为外套筒形式和内套形式，外套筒形式即阀体固定、利用蜗轮减速螺杆机启闭活动的外套筒，达到阀体的启闭。

锥形阀具有下列优点： 　　

水力条件好，具有较其它阀门高的流量系数u=0.75～0.83或更高； 　　

锥形阀结构简单，重量轻； 　　

启闭力小，人力操作轻便，适用于无电源的中小型水利工程场所，必要时用户可在蜗轮减速箱另一侧增设电动机连接，变成电动操作启闭机构；泄流时喷出水舌为喇叭状，空中扩散掺气，消能效果好，一般都不用做消能措施，如设置为淹没式出流，则水下之消能亦甚简单；设备布置紧凑，操作灵活，运行管理方便、可靠。
锥形阀布置：

锥形阀的布置与枢纽建筑物有密切关系,如布置不妥,将因射流引起对建筑物之冲刷或形成的雾气对电站的运行带来麻烦,以及放水时引起的显著震动,因此,布置形式必须慎重考虑。
锥形阀维护 锥形阀经一段较长的时间运转后,应对锥形阀进行清扫、去锈、油漆,保证本阀处于正常运转。

锥形阀主要性能

锥形阀主要外形及连接尺寸表

注：本阀可按用户要求设计制造

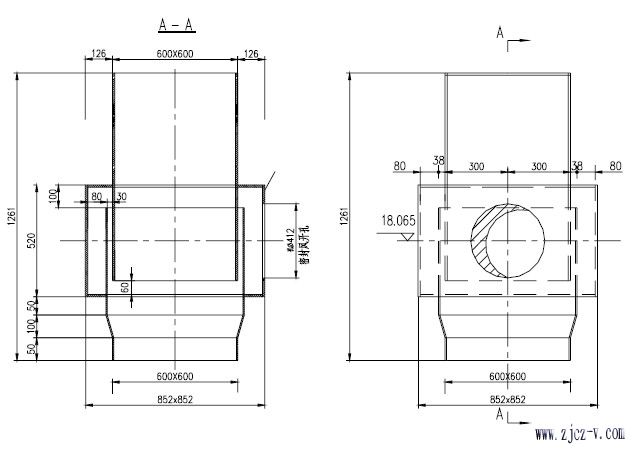

锥形阀结构图

                                                                                                                                           锥形阀订货须知

订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
