D671X气动软密封衬胶蝶阀
D671X气动软密封衬胶蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。D671X气动软密封衬胶蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
D671X气动软密封衬胶蝶阀技术规范
|
设计依据 |
GB |
|
|
设计标准 |
GB12238 |
|
|
结构 长度 |
对夹式 连接 |
GB12221 |
|
对夹法兰尺寸 |
GB12221 |
|
|
试验和检验 |
JB/T9002 |
|
*注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。
D671X气动软密封衬胶蝶阀主要零件材质表
|
序号 |
零件名称 |
材 质 |
||
|
Z |
C |
D |
||
|
1 |
阀座 |
橡胶 |
橡胶 |
橡胶 |
|
2 |
圆锥销 |
45钢 |
45钢 |
不锈钢 |
|
3 |
蝶板 |
灰铸铁镀硬铬 |
碳钢或不锈钢 |
不锈钢 |
|
4 |
阀体 |
灰铸铁 |
碳钢 |
不锈钢 |
|
5 |
螺柱 |
35钢 |
碳钢 |
不锈钢 |
|
6 |
阀杆 |
45钢 |
不锈钢 |
不锈钢 |
|
7 |
键 Key |
45钢 |
45钢 |
不锈钢 |
|
8 |
衬套 |
铜基粉末冶金 |
铜基粉末冶金 |
铜基粉末冶金 |
|
9 |
O形圈 |
橡胶 |
橡胶 |
橡胶 |
|
10 |
气动装置 |
|
|
|
|
11 |
位置指示器 |
塑料 |
塑料 |
塑料 |
注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。

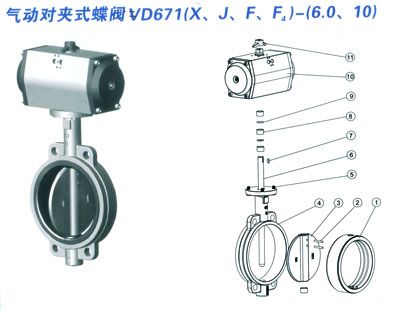

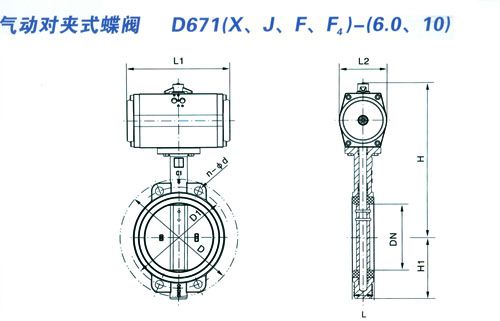

D671X气动软密封衬胶蝶阀主要外形及连接尺寸 D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)
|
公称通径 DN |
外形尺寸 |
连接尺寸 |
执行器型号 * |
||||||
|
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
n-φd |
||
|
50 |
43 |
164/214 |
75/91 |
263/291 |
80 |
165 |
125 |
4-φ18 |
GTD65/GTE80 |
|
65 |
46 |
164/214 |
75/91 |
277/305 |
89 |
185 |
145 |
4-φ18 |
GTD65/GTE80 |
|
80 |
46 |
164/214 |
75/91 |
283/311 |
95 |
200 |
160 |
8-φ18 |
GTD65/GTE80 |
|
100 |
52 |
190/246 |
91/101 |
330/340 |
114 |
220 |
180 |
8-φ18 |
GTD80/GTE90 |
|
125 |
56 |
210/295 |
101/112 |
353/369 |
127 |
250 |
210 |
8-φ18 |
GTD90/GTE100 |
|
150 |
56 |
247/398 |
112/139 |
382/408 |
139 |
285 |
240 |
8-φ22 |
GTD100/GTE125 |
|
200 |
60 |
308/478 |
139/176 |
442/493 |
175 |
340 |
295 |
8-φ22 |
GTD125/GTE160 |
|
250 |
68 |
378/562 |
176/206 |
525/574 |
203 |
395 |
350 |
12-φ22 |
GTD160/GTE190 |
|
300 |
78 |
432/728 |
206/228 |
619/642 |
242 |
445 |
400 |
12-φ22 |
GTD190/GTE210 |
|
350 |
78 |
524/928 |
228/275 |
673/720 |
267 |
505 |
460 |
16-φ22 |
GTD210/GTE255 |
|
400 |
102 |
524/1033 |
228/324 |
705/800 |
309 |
565 |
515 |
16-φ22 |
GTD210/GTE300 |
|
450 |
114 |
648/1129 |
275/380 |
774/880 |
328 |
615 |
565 |
20-φ26 |
GTD255/GTE350 |
|
500 |
127 |
715/1430 |
324/425 |
880/905 |
361 |
670 |
620 |
20-φ26 |
GTD300/AW20S |
|
600 |
154 |
795/1845 |
380/527 |
1020/1089 |
459 |
780 |
725 |
20-φ30 |
GTD350/AW28S |
|
700 |
165 |
795/1845 |
280/527 |
1082/1151 |
520 |
895 |
840 |
24-φ30 |
GTD350/AW28S |
|
800 |
190 |
1380/2605 |
527/440 |
1199/1112 |
591 |
1015 |
950 |
24-φ33 |
AW28/AW35S |
注：数据分别是气动执行器双作用式，单作用式(弹簧复位)。
