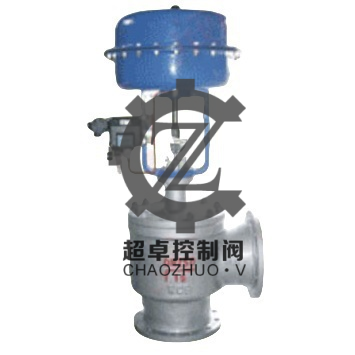

ZMAS气动薄膜角形调节阀
ZMAS气动薄膜角形调节阀阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。ZMAS气动薄膜角形调节阀采用顶部导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成，具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
ZMAS气动薄膜角形调节阀 性能技术参数
|
公称通径(mm) |
6 |
10 |
15 |
25 |
|||||||||||||||
|
阀座直径(mm) |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系数Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称通径(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
阀座直径(mm) |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系数 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可调范围 |
Kv值<18时 R=20：1；Kv值>18时 R=30：1 |
||||||||||||||||||
|
公称压力 |
16、22、32MPa |
||||||||||||||||||
|
阀芯形式 |
套筒导向单座柱塞型阀芯 |
||||||||||||||||||
|
流量特性 |
直线 |
||||||||||||||||||
|
作用形式 |
|||||||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
||||||||||||||||||
|
法兰标准 |
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
||||||||||||||||||
|
执行机构 |
ZHA/B型多弹簧气动薄膜执行机构 |
||||||||||||||||||
|
可配附件 |
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等 |
||||||||||||||||||
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|
流量特性 |
||||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
|||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
|||||||||||||||
ZMAS气动薄膜角形调节阀 主要零部件材料
|
零件名称 |
阀体 |
阀杆 |
阀芯 |
阀座 |
填料 |
压缩弹簧 |
波纹薄膜 |
|
材料 |
40锻钢 |
2Cr13 |
2Cr13或堆 |
2Cr13或堆 |
V形 |
60Si2Mn |
丁睛橡胶 |
ZMAS气动薄膜角形调节阀 性能指标
|
序号 |
项目 |
单位 |
不带定位器 |
带定位器 |
|
|
1 |
基本误差 |
％ |
±4 |
±1 |
|
|
2 |
回差 |
％ |
2.5 |
1 |
|
|
3 |
死区 |
％ |
1.5 |
0.1 |
|
|
4 |
允许泄漏量 |
％ |
为C值的0.01％，对C≤4.Q泄≈0 |
||
|
5 |
额定流量系数Kv偏差 |
C≤4 |
％ |
±15 |
|
|
流量特性误差 |
C>4 |
％ |
±10 |
||

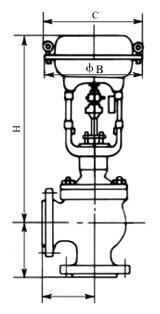

ZMAS气动薄膜角形调节阀 外形尺寸及重量
|
公通径 |
6 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
L1(mm) |
100 |
105 |
105 |
120 |
135 |
190 |
225 |
275 |
315 |
365 |
400 |
510 |
|
|
L2(mm) |
83 |
90 |
105 |
120 |
135 |
165 |
190 |
215 |
260 |
290 |
300 |
400 |
|
|
薄膜式 |
H(mm) |
407 |
406 |
425 |
401 |
493 |
502 |
500 |
630 |
630 |
620 |
848 |
910 |
|
D(mm) |
285 |
360 |
470 |
620 |
|||||||||
|
重量(KG) |
37 |
43 |
46 |
52 |
93 |
160 |
123 |
224 |
297 |
442 |
650 |
780 |
|
|
活塞式 |
H(mm) |
527 |
526 |
545 |
521 |
586 |
595 |
593 |
655 |
655 |
645 |
758 |
820 |
|
D(mm) |
264 |
352 |
490 |
||||||||||
|
重量(KG) |
51 |
57 |
60 |
66 |
92 |
105 |
122 |
217 |
290 |
435 |
628 |
758 |
|
