ZCZG/H高温电磁阀
产品说明
ZCZG/H高温电磁阀用途
ZCZG/H高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是针对管道中的介质进行双位自动调节和远程控制。

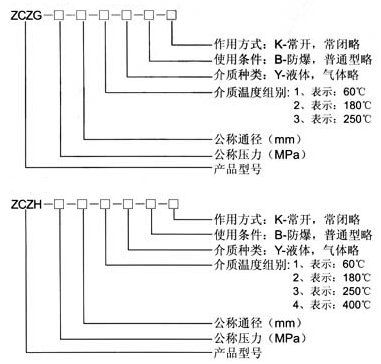

ZCZG/H高温电磁阀型号规格说明
ZCZG/H高温电磁阀技术参数
|
介质温度℃ |
ZCZG |
≤250 |
|||||||||
|
ZCZH |
≤400 |
||||||||||
|
公称压力 （MPa） |
ZCZG |
2.5 |
|||||||||
|
ZCZH |
4.0 |
||||||||||
|
工作压差 （MPa） |
ZCZG |
0.1~2.5 |
|||||||||
|
ZCZH |
0.1~4.0 |
||||||||||
|
公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
功耗（VA） |
0.15KVA |
0.46KVA |
0.15KVA |
||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||
|
额定流量系数（KV） |
按JB/T7352-94规定 |
||||||||||
|
泄露量（ml/min） |
按JB/T7352-94·F规定 |
||||||||||
ZCZG/H高温电磁阀安装尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
B |
f1 |
f2 |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
34 |
14 |
4 |
2 |
4-φ14 |
|
15 |
160 |
298 |
95 |
65 |
45 |
39 |
14 |
4 |
2 |
4-φ14 |
|
20 |
200 |
304 |
105 |
75 |
55 |
50 |
16 |
4 |
2 |
4-φ14 |
|
25 |
200 |
304 |
115 |
85 |
65 |
57 |
16 |
4 |
2 |
4-φ14 |
|
32 |
200 |
314 |
140 |
100 |
78 |
65 |
18 |
4 |
2 |
4-φ14 |
|
40 |
260 |
460 |
150 |
110 |
85 |
75 |
18 |
4 |
3 |
4-φ18 |
|
50 |
300 |
460 |
165 |
125 |
100 |
87 |
20 |
4 |
3 |
4-φ18 |
|
65 |
290 |
433 |
185 |
145 |
120 |
109 |
22 |
4 |
3 |
8-φ18 |
|
80 |
310 |
433 |
200 |
160 |
135 |
120 |
22 |
4 |
3 |
8-φ18 |
|
100 |
350 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
8-φ22 |
