ZJHPFW气动波纹管衬氟调节阀

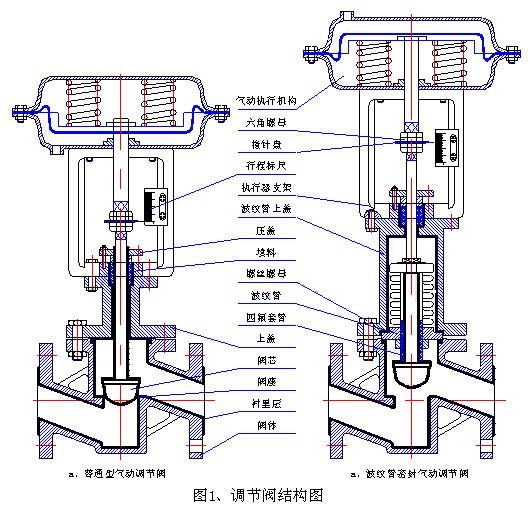

ZJHPFW气动波纹管衬氟调节阀是一种顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大，抗振性好，配用ZHA/B多弹簧气动执行器，结构紧凑，输出力大。
ZJHPFW气动波纹管衬氟调节阀执行机构配置
|
型号 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
弹簧范围KPa |
20～100(标准):40～200; |
|||

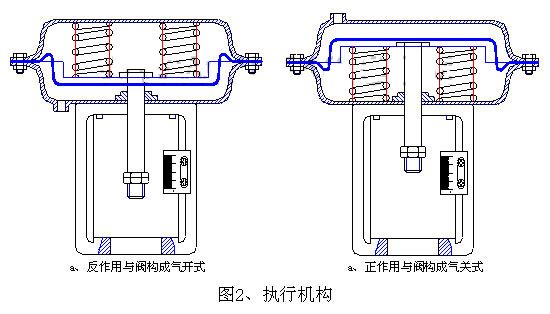

ZJHPFW气动波纹管衬氟调节阀执行机构
型式:ZHA(B)多弹簧薄膜执行机构膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布弹簧范围:20～100、80～240kPa 供气压力:140～400kPa 气源接口:Rc1/4” 环境温度:-30～+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
ZJHPFW气动波纹管衬氟调节阀允许压差
|
供气压力 |
弹簧范围 |
允许压差 |
|||||||||
|
公称通径 |
|||||||||||
|
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
1.4 |
0.2～1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8～2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
ZJHPFW气动波纹管衬氟调节阀性能
泄漏量:小于阀额定容量的0.01% 回差:带定位器：小于全行程的1% 基本误差:带定位器：小于全行程的±1% 注：采用标准的V型聚四氟乙烯填料 可调范围 30：1 Kv值和行程
|
公称通径 |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
额定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||
ZJHPFW气动波纹管衬氟调节阀订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
