ZDLN型电子式双座调节阀
ZDLN型电子式双座调节阀采用双导向结构，配用361L系列电子式直行程电动执行机构。电动直通双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的确工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。
本系列产品有标准型电子式电动直通双座调节阀、波纹管密封型电子式电动直通双座调节阀、夹套保温型电子式电动直通双座调节阀等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN25～400。电动直通双座调节阀适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
ZDLN型电子式双座调节阀主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：聚胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
ZDLN型电子式双座调节阀性能参数:
|
称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
阀座通径mm |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
|
额定流量系数kv |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
2700 |
|
|
公称压力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
流量特性 |
直线，等百分比，快开 |
||||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||||
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||||
|
阀体型式 |
直通双座铸造球型阀 |
||||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
||||||||||||||
|
阀体允许压差 |
≤公称压力 |
4.0 |
3.4 |
|
|||||||||||
|
配用电动执 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
||||||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
|||||||||||
|
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。 |
|
ZDLN型电子式双座调节阀性能 |
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
361LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
|
2、ZDLN型电子式双座调节阀性能指标 |
|
项目 |
指标值 |
||
|
基本误差％ |
配3610L±2.5； 带定位器 ±1.0 |
||
|
回差％ |
配361L ±2.0； 配PSL±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
50：1 |
||
|
额定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
||
|
3、ZDLN型电子式双座调节阀允许压差 |
|
公称通径(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||
|
阀座直径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P（MPa） |
||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
5.1 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
6.4 |
6.4 |
5.62 |
|
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
6.4 |
5.31 |
3.97 |
|
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
6.4 |
4.14 |
|
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
6.4 |
6.4 |
6.25 |
|
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
6.4 |
4.23 |
3.23 |
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
3.31 |
2.07 |
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

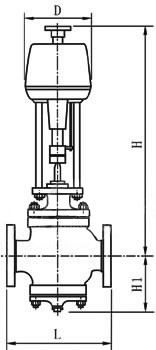

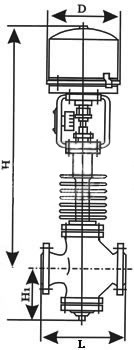

ZDLN型电子式双座调节阀外形尺寸 mm
|
|
|
.jpg)
.jpg)
|
公通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
||
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
||
|
H1(mm) |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
||
|
配PSL |
H(mm) |
普通型 |
907 |
910 |
955 |
960 |
1112 |
1122 |
1134 |
1213 |
1223 |
1265 |
1813 |
1889 |
|
散热片型 |
1037 |
1040 |
1085 |
1090 |
1275 |
1285 |
1297 |
1412 |
1422 |
1464 |
1058 |
2134 |
||
|
D(mm) |
176 |
225 |
||||||||||||
|
重量(KG) |
22.5 |
24.5 |
35.5 |
39.5 |
72 |
85 |
122 |
181 |
237 |
378 |
680 |
840 |
||
|
配361L |
H(mm) |
普通型 |
670 |
673 |
840 |
845 |
1037 |
1047 |
1059 |
1293 |
1303 |
1345 |
1538 |
1614 |
|
散热片型 |
800 |
803 |
970 |
975 |
1200 |
1210 |
1222 |
1492 |
1502 |
1544 |
1783 |
1859 |
||
|
D(mm) |
225 |
310 |
||||||||||||
|
重量(KG) |
30 |
32 |
51 |
55 |
87 |
100 |
137 |
194 |
250 |
391 |
720 |
880 |
||
