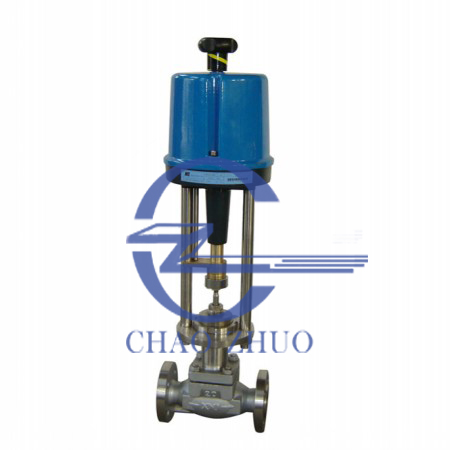

KHLS型电子式小口径单座调节阀
产品说明
KHLS型电子式小口径单座调节阀结构紧凑，流道呈S流线型，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用PSL、3610、3810等电动执行机构，其结构紧凑、输出力大、产品符合GB/T13927-92的标准。
KHLS型电子式小口径单座调节阀主要技术参数
型 式：直通单座铸造球型阀
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上 阀 盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软 阀 座：等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上 阀 盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软 阀 座：等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
KHLS型电子式小口径单座调节阀 电动执行器参数
型 式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构
输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA·DC、4～20mA·DC PSL执行机构：4～20mA·DC
电源电压
DKZ执行机构：220V，50Hz。
361L执行机构：220V，50/60Hz。
RS执行机构：单相控制220V·AC±5%；三相控制380V±5%。
PSL执行机构：单相控制220V，50Hz
手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮
环境温度：－20～＋60℃
阀作用型式：电关式或电开式
输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA·DC、4～20mA·DC PSL执行机构：4～20mA·DC
电源电压
DKZ执行机构：220V，50Hz。
361L执行机构：220V，50/60Hz。
RS执行机构：单相控制220V·AC±5%；三相控制380V±5%。
PSL执行机构：单相控制220V，50Hz
手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮
环境温度：－20～＋60℃
阀作用型式：电关式或电开式
KHLS型电子式小口径单座调节阀 主要性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回 差：气动带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
电动配DKZ执行机构为1.5%；配361L执行机构为2%；配RS执行机构为1%；配PSL执行机构为1%
基本误差：气动带定位器：小于全行程的±1%， 不带定位器：小于全行程的±5%
电动执行器配DKZ执行机构为±2.5%；配361L执行机构为±2%；配RS执行机构为±1%；配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回 差：气动带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
电动配DKZ执行机构为1.5%；配361L执行机构为2%；配RS执行机构为1%；配PSL执行机构为1%
基本误差：气动带定位器：小于全行程的±1%， 不带定位器：小于全行程的±5%
电动执行器配DKZ执行机构为±2.5%；配361L执行机构为±2%；配RS执行机构为±1%；配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
|
阀芯型式
|
阀座和流量特性
|
额定行程
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
14
|
|
|
柱塞阀芯
|
金属阀座
|
等百分比（%）
|
14.3mm
|
|
|
|
|
○
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|
线性（L）
|
○
|
○
|
○
|
○
|
○
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|||
|
软阀座
|
等百分比（%）
|
|
|
|
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
||
|
线性（L）
|
|
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|||
|
公称通径
|
20
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
||
|
25
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|||
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。
KHLS型电子式小口径单座调节阀 流量特性
KHLS型电子式小口径单座调节阀 外形连接尺寸及重量
法兰距(mm)
|
公称通径
|
L
|
||||||||||
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
|
JIS 16K RF
|
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
|
ANSI 600RF JIS 40K RF PN6.4
|
ANSI 150 RJ
|
ANSI 300 RJ
|
ANSI 600 RJ
|
JIS 20K 沟槽型嵌入型
|
JIS 30K沟槽型嵌入型
|
ANSI 300 LG
|
ANSI 600 SW、BW
|
|
|
20
|
184
|
190
|
194
|
206
|
-
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
注：法兰距符合IEC534的标准。
外形尺寸(mm)
|
H1
|
D
|
H
|
|||
|
常温型P
|
伸长Ⅰ型E1
|
伸长Ⅱ型E2I
|
伸长Ⅱ型E2W
|
||
|
375
|
525
|
685
|
900
|
218
|
40
|
|
450
|
600
|
760
|
975
|
267
|
40
|
-
