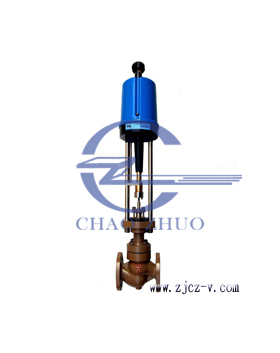

DHTS电子式单座调节阀
产品说明
DHTS电子式单座调节阀概述：
DHTS电子式单座调节阀，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-l-1976标准。调节阀的泄漏量符合ANSI Bl6.104标准。 产品符合GB/T4213-92、JB/T7387-94。
DHTS电子式单座调节阀主要技术参数和性能指标
阀体
|
阀体型式
|
直通单座铸造球型阀
|
|
|
公称通径DN（mm）
|
40、50、65、80、100、150、200mm
|
|
|
公称压力
|
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
|
|
|
连接型式
|
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；
|
|
|
法兰标准
|
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等
|
|
|
材样 料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等
|
|
|
压盖型式
|
螺栓压紧式
|
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织
|
|
|
上阀盖 型式
|
常温型（P）
|
-17～+230℃
|
|
伸长Ⅰ型（E1）
|
-45～-17℃、+230～+566℃
|
|
|
伸长Ⅱ型（E2I）
|
-100～-45℃
|
|
|
伸长Ⅱ型（E2W）
|
-196～-100℃
|
|
|
注：
|
工作温度不准超过各种材料的允许范围。
|
|
执行机构
|
型式
|
DKZ系列电动执行机构；361L系列电子式电动执行机构、SKZ系列电子式电动执行机构；PSL系列电子式电动执行机构
|
|
输入信号
|
DKZ执行机构:Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω）361L执行机构：4～20mA·DC或1～5V（输入电阻250Ω） SKZ执行机构：4～20mA·DC 1～5VDC PSL执行机构：4～20mA·DC
|
|
电源电压
|
DKZ执行机构：220V，50Hz 361L执行机构：220V，50/60Hz SKZ执行机构：单相控制220V·50Hz PSL执行机构：单相控制220V·50Hz；三相控制380V，50Hz
|
|
手动机构
|
DKZ执行机构：手轮; 361L执行机构：离合式; SKZ执行机构：手轮; PSL执行机构：手轮
|
|
阀作用型式
|
电关式或电开式
|
阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
|
高容量流量特性
|
金属阀座
|
等百分比特性（%C）和线性特性（LC）
|
|
软阀座
|
等百分比特性（%T）和线性特性（LT）
|
|
|
高精度流量特性
|
金属阀座
|
等百分比特性（%CF）和线性特性（LCF）
|
|
软阀座
|
等百分比特性（%TF）和线性特性（LTF）
|
|
|
材 料
|
不锈钢（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L）
或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
|
DHTS电子式单座调节阀订货须知
❶产品型号 ❷阀的开关方式 ❸公称压力❹介质工作温度范围 ❺公称通径、额定流量系数kv ❻阀体、阀芯、阀座材质❼信号压力、弹簧范围 ❽是否带有附件、说明附件型号 ❾流量特性 ❿是否带有其它特殊要求
