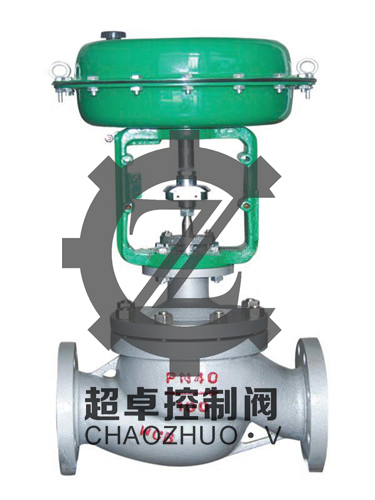

DHRM电动低噪音笼式调节阀
产品说明
DHRM电动低噪音笼式调节阀概述：可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈Ｓ流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小、流量大，噪音低，防气蚀，抗空化。调节阀的泄漏量符合ANSI Bl6.104标准。 产品符合GB/T4213-92、JB/T7387-94 。
型 式：直通铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接连接：嵌接焊SW(40～50mm) 对接焊BW(65～200mm)
材 料：铸钢(ZG230-450)、铸不锈钢(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、ZGOOCr18Ni12Mo2Ti)、钛等上 阀 盖：常温型(P)：-5~+230℃ 伸长I型(EⅠ)： +230～+566℃
法兰标准：JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接连接：嵌接焊SW(40～50mm) 对接焊BW(65～200mm)
材 料：铸钢(ZG230-450)、铸不锈钢(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、ZGOOCr18Ni12Mo2Ti)、钛等上 阀 盖：常温型(P)：-5~+230℃ 伸长I型(EⅠ)： +230～+566℃
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式：金属阀座的压力平衡式阀
流量特性：线性(LV)
注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)、钛和耐蚀合金等执行机构
型 式 DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机PSL系列电子式电动执行机构
输入信号 DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) SKZ执行机构：4～20mA·DC、1-5V DC PSL执行机构：4～20mA·DC
电源电压 DKZ执行机构：220V，50Hz 361L执行机构：220V，50/60Hz SKZ执行机构：单相控制220V，50Hz PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz
手动机构 DKZ执行机构：手轮；361L执行机构: 离合式；SKZ执行机构: 手轮；PSL执行机构: 手轮 阀作用型式 电关式或电开式
性 能 泄 漏 量 小于阀额定容量的0.1％，符合ANSI B16.104-1976Ⅲ级
回 差 配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
基本误差 配DKZ执行机构为±2.5％；配361L执行机构为±2％；配SKZ执行机构为±1.5％；配PSL执行机构为±1％
输入信号 DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) SKZ执行机构：4～20mA·DC、1-5V DC PSL执行机构：4～20mA·DC
电源电压 DKZ执行机构：220V，50Hz 361L执行机构：220V，50/60Hz SKZ执行机构：单相控制220V，50Hz PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz
手动机构 DKZ执行机构：手轮；361L执行机构: 离合式；SKZ执行机构: 手轮；PSL执行机构: 手轮 阀作用型式 电关式或电开式
性 能 泄 漏 量 小于阀额定容量的0.1％，符合ANSI B16.104-1976Ⅲ级
回 差 配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
基本误差 配DKZ执行机构为±2.5％；配361L执行机构为±2％；配SKZ执行机构为±1.5％；配PSL执行机构为±1％
注：采用标准的V型聚四氟乙烯填料 可调范围 25：1
DHRM电动低噪音笼式调节阀Cv值行程(LV)
DHRM电动低噪音笼式调节阀Cv值行程(LV)
|
公称通径
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
||||||||||||||
|
阀座直径
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
额定Cv值
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
120
|
120
|
175
|
330
|
175
|
330
|
580
|
|
额定行程
|
25
|
38
|
50
|
75
|
|||||||||||||||||
|
公称通径
|
A
|
|||||||
|
ANSI 125FF PN1.6
ANSI 150 RF
JIS 10K FF RF
|
JIS 16K RF
|
ANSI 300 RF
JIS20、30K RF
JIS 30K RF
|
ANSI 600 RF
JIS 40K RF
PN6.4
|
JIS 16K
沟槽型
嵌入型
|
JIS 20K
沟槽型
嵌入型
|
JIS 30K
沟槽型
嵌入型
|
JIS 40K
沟槽型
嵌入型
|
|
|
40
|
222
|
231
|
235
|
251
|
235
|
236
|
248
|
251
|
|
50
|
254
|
263
|
267
|
286
|
265
|
267
|
276
|
286
|
|
65
|
276
|
288
|
292
|
311
|
290
|
292
|
303
|
311
|
|
80
|
298
|
313
|
317
|
337
|
310
|
317
|
326
|
337
|
|
100
|
352
|
364
|
368
|
394
|
360
|
368
|
379
|
394
|
|
150
|
451
|
465
|
473
|
508
|
475
|
473
|
486
|
508
|
|
200
|
543
|
560
|
568
|
610
|
570
|
568
|
580
|
610
|
DHRM电动低噪音笼式调节阀允许压差
Ⅰ.配DKZ执行机构
|
执行机构
|
允许压差
|
||||||
|
公称通径
|
|||||||
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
|
DKZ-310
|
68
|
68
|
|
|
|
|
|
|
DKZ-410
|
|
|
68
|
68
|
68
|
68
|
|
|
DKZ-510
|
|
|
|
|
|
|
100
|
Ⅱ.配361L执行机构
|
执行机构
|
允许压差
|
||||||
|
公称通径
|
|||||||
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
|
361LSA-20
|
40
|
40
|
|
|
|
|
|
|
361LSB-50
|
|
|
57
|
57
|
57
|
57
|
|
|
361LSC-99
|
|
|
|
|
|
|
65
|
Ⅲ.配SKZ执行机构
|
执行机构
|
允许压差
|
||||||
|
公称通径
|
|||||||
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
|
SKZ-310
|
68
|
68
|
|
|
|
|
|
|
SKZ-410
|
|
|
68
|
68
|
68
|
68
|
|
|
SKZ-510
|
|
|
|
|
|
|
100
|
Ⅳ.配PSL执行机构
|
执行机构
|
允许压差
|
||||||
|
公称通径
|
|||||||
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
|
PSL202
|
71
|
54
|
|
|
|
|
|
|
PSL204
|
|
|
110
|
95
|
70
|
50
|
|
|
PSLL208
|
|
|
|
|
|
|
70
|
DHRM电动低噪音笼式调节阀外形尺寸
|
公称通径
|
执行机构
|
H
|
C
|
ΦB
|
E
|
|||
|
常温型
P
|
伸长Ⅰ型
EⅠ
|
伸长Ⅱ型
EⅡ
|
伸长Ⅲ型
EⅢ
|
|||||
|
40
|
DKZ-310
|
837
|
992
|
1117
|
1357
|
460
|
56
|
70
|
|
361LSA-20
|
556
|
721
|
836
|
1076
|
225
|
56
|
70
|
|
|
SKZ-310
|
837
|
992
|
1117
|
1357
|
460
|
56
|
70
|
|
|
PSL202
|
634
|
804
|
919
|
1184
|
/
|
/
|
70
|
|
|
50
|
DKZ-310
|
837
|
1007
|
1122
|
1362
|
460
|
56
|
80
|
|
361LSA-20
|
556
|
726
|
841
|
1081
|
225
|
56
|
80
|
|
|
SKZ-310
|
837
|
1007
|
1122
|
1362
|
460
|
56
|
80
|
|
|
PSL202
|
639
|
809
|
919
|
1184
|
/
|
/
|
80
|
|
|
65
|
DKZ-410
|
935
|
1115
|
1240
|
1490
|
460
|
65
|
88
|
|
361LSA-50
|
726
|
906
|
1031
|
1281
|
255
|
65
|
88
|
|
|
SKZ-410
|
935
|
1115
|
1240
|
1490
|
460
|
65
|
88
|
|
|
PSL204
|
674
|
844
|
997
|
1227
|
/
|
/
|
88
|
|
|
80
|
DKZ-410
|
940
|
1125
|
1260
|
1496
|
460
|
65
|
98
|
|
361LSA-50
|
731
|
916
|
1051
|
1286
|
255
|
65
|
98
|
|
|
SKZ-410
|
940
|
1125
|
1260
|
1496
|
460
|
65
|
98
|
|
|
PSL204
|
680
|
860
|
1010
|
1231
|
/
|
/
|
98
|
|
|
100
|
DKZ-410
|
970
|
1230
|
1275
|
1510
|
460
|
65
|
113
|
|
361LSA-50
|
761
|
1251
|
1341
|
1656
|
255
|
65
|
113
|
|
|
SKZ-410
|
970
|
1230
|
1275
|
1510
|
460
|
65
|
113
|
|
|
PSL204
|
707
|
907
|
1012
|
1247
|
/
|
/
|
113
|
|
|
150
|
DKZ-410
|
1128
|
1388
|
1593
|
1728
|
460
|
80
|
170
|
|
361LSA-50
|
886
|
1146
|
1351
|
1486
|
255
|
80
|
170
|
|
|
SKZ-410
|
1128
|
1388
|
1593
|
1728
|
460
|
80
|
170
|
|
|
PSL208
|
828
|
1063
|
1298
|
1443
|
/
|
/
|
170
|
|
|
200
|
DKZ-510
|
1310
|
1570
|
1801
|
1930
|
460
|
90
|
220
|
|
361LSA-99
|
1253
|
1513
|
1743
|
1873
|
310
|
90
|
220
|
|
|
SKZ-510
|
1310
|
1570
|
1801
|
1930
|
460
|
90
|
220
|
|
|
PSL208
|
963
|
1223
|
1453
|
1583
|
/
|
/
|
220
|
|
