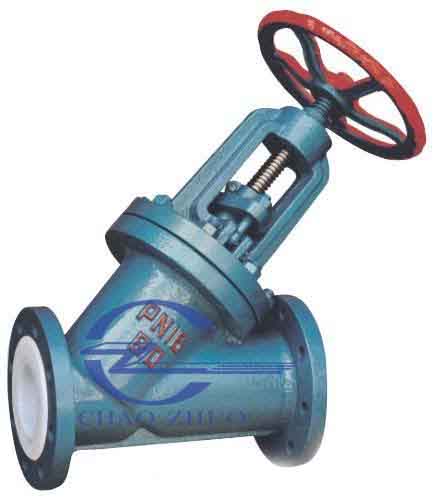

J45F46直流式衬里截止阀
产品说明
J45F46直流式衬里截止阀产品概述：本阀的启闭是靠旋转手轮，使阀杆作轴向运动时，带动阀瓣升降而达到的。当手轮顺时针方向旋转时阀瓣下降。将通路截断。
阀体内腔表面以及阀盖、阀瓣、和阀杆等零件与介质接触部分的表面，均衬有聚全氟乙丙烯塑料。故具有最佳的耐腐蚀性能。适用于多种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。
FEP(F46)、PCTFE(F3)衬氟直流截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
J45F46直流式衬里截止阀性能规范：
|
设计规范
|
结构长度
|
连接法兰
|
试验与检验
|
产品标识
|
供货规范
|
|
GB/T12233
(GB/T12235) |
GB/T 12221
|
JB/T 78;JB/T 79
|
GB/T 13927
|
GB/T 12220
|
JB/T 7928
|
J45F46直流式衬里截止阀零件材质表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
超低碳不锈耐酸铸钢
|
|||
|
Z
|
G
|
P
|
R
|
PL
|
PL
|
||
|
1
|
阀体 / 端盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球体 / 阀杆
|
35
|
2Cr18
|
1Cr18Ni9
|
1Cr18NI12Mo2TI
|
00Cr18NI10
|
00Cr17NI14Mo2
|
|
3
|
衬里 / 阀座
|
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
|
|||||
|
4
|
填料 / 压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|||
|
6
|
活节螺栓
|
35
|
1Cr18Ni2
|
1Cr18Ni2
|
|||
|
7
|
阀杆螺母
|
ZCuA110Fa3
|
ZCuA110Fa3
|
ZCuA110Fa3
|
|||
|
8
|
紧固螺栓
|
35
|
1Cr18Ni2
|
1Cr18Ni2
|
|||
|
9
|
螺母
|
45
|
0Cr18NI9
|
0Cr18NI9
|
|||
|
10
|
手 轮
|
WCB
|
WCB
|
WCB
|
|||
J45F46直流式衬里截止阀规格尺寸表：
|
公称通径
|
标准值
|
参考值
|
||||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
1
|
b
|
z- φ d
|
DO
|
H
|
H1
|
WT(kg)
|
|
PN 1.0MPa
|
||||||||||||
|
15
|
1/2
|
180
|
95
|
65
|
45
|
2
|
14
|
4- φ 14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4- φ 14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4- φ 14
|
120
|
245
|
270
|
7.8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4- φ 18
|
140
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4- φ 18
|
140
|
265
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4- φ 18
|
160
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
125
|
3
|
20
|
4- φ 18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
192
|
160
|
135
|
3
|
22
|
4- φ 18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8- φ 18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8- φ 18
|
280
|
525
|
555
|
55
|
|
182
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8- φ 18
|
320
|
605
|
646
|
77
|
|
200
|
8
|
495
|
335
|
295
|
165
|
3
|
26
|
8- φ 23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12- φ 23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12- φ 23
|
400
|
710
|
414
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16- φ 23
|
450
|
750
|
855
|
320
|
