J41F46衬胶截止阀

产品说明

J41F46衬胶截止阀基本结构

1、塑料衬里J41型直通式、J45型直流式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

J41F46衬胶截止阀设计规范

遵循GB/T 12233,GB/T12235,ANSI B 16.34标准

J41F46衬胶截止阀驱动方式

手动衬氟截止阀、蜗轮转动衬氟截止阀、气动衬氟截止阀、电动衬氟截止阀

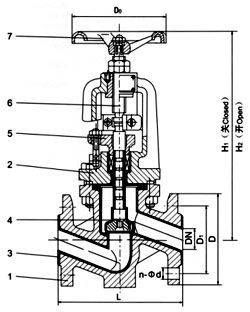

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

7

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

8

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手柄

WCB

WCB

WCB
