HC41X(B型)消声止回阀

产品说明

HC41X(B型)消声止回阀详细说明

 HC41X消声止回阀有法兰连接和对夹连接两种连接方式,阀瓣采用进出口两端中心轴导向,启闭灵活,定位准确,可水平安装或垂直安装,阀瓣采用弹簧加载,其快速的关闭能有效地减少水锤压力。密封面采用O形圈弹性密封与金属硬密封的组合密封结构,密封性能好,关闭时无噪声。还具有体积小、重量轻、流体阻力小、结构长度小、耐疲劳、寿命长等特点。该阀门安装于给排水、消防、暖通系统可安装于水泵出口处,防止回水倒流,而对泵造成损坏。



/up_files/image/Article/2012/10/30/49064771.jpg

HC41X(B型)消声止回阀根据其结构

1、消声止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

2、消声止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,消声止回阀只能安装在水平管道上,在高压小口径止回阀上阀

瓣可采用圆球。消声止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截

止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升

  降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式

  蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相

  同,其流动阻力较直通式小。

  3、消声止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。

  4、消声止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工

  艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

  5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。

  此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。

HC41X(B型)消声止回阀主要零部件材料

型号

阀体

密封圈

弹簧

HC41X-10

铸铁或不锈钢

丁腈橡胶(NBR)

不锈钢ICr18Ni9Ti

HC41X-16

铸钢或不锈钢

丁腈橡胶(NBR)

不锈钢ICr18Ni9Ti

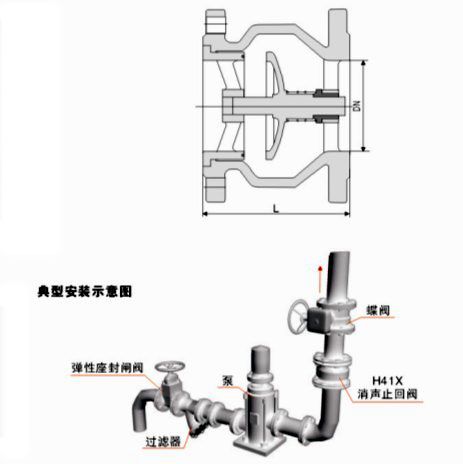

HC41X(B型)消声止回阀主要外形连接尺寸

DN

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

112

120

130

150

165

190

210

255

310

320

380

405

430

450

510
