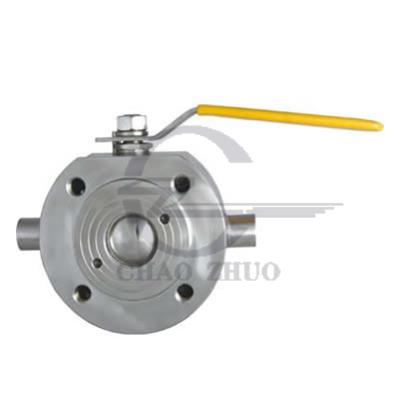

BQ73F意式超薄型保温球阀

BQ73F意式超薄型保温球阀应用规范
公称压力：1.6-2.5MPa
适用温度范围：-20-232℃-350℃
适用介质：水、油、气及某些腐蚀性液体(W.O.G)

BQ73F意式超薄型保温球阀主要零件材料

序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

球

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

不锈钢PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料Plastic

塑料Plastic

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

BQ73F意式超薄型保温球阀主要尺寸

尺寸

15/1/2“

20/3/4”

25/1“

32/11/4"

40/11/2"

50/2“

65/21/2"

80/3”

100/4“

125/5”

150/6”

200/8“

d

15

19

23.5

30

36

45

58

67

76

100

125

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

l

2

2

2

3

3

3

3

3

3

3

3

3

2-G

3/8

3/8

3/8

1/2

1/2

1/2

1/2

1/2

1/2

1/2

1/2

1/2
