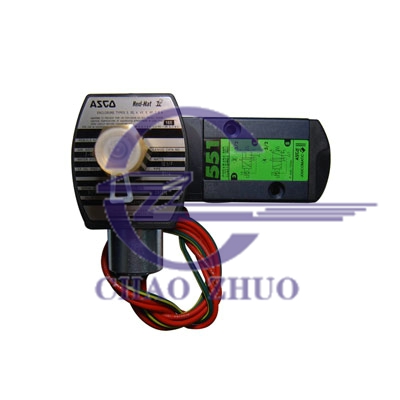

ASCO551防爆电磁阀
ASCO551防爆电磁阀特点： 铝制阀体、带螺纹接口和NAMUR界面 同一滑阀可配接为3/2常闭或5/2，用于控制双作用和单作用执行机构 能防液体，灰尘或异物的侵入（实现外界影响防护） 标准配置手动操作器。 概述 操作压差：2-10bar 最大许可压力：10bar 流量（在6bar条件下）：700L／min(ANR) 介质 温度范围 密封件
空气、中性气体 -25℃至+60℃（1） NBR（腈类橡胶） + PUR（聚氨脂）
ASCO551防爆电磁阀结构 阀体 铝，黑色阳极化处理 端盖，连接板 铝，黑色阳极化处理 内部零件 锌基合金，钢，乙缩醛（POM），铝 密封件 NBR+PUR 阀芯、套管 不锈钢 屏蔽线圈 铜 先导排气口 螺纹接口（M5） 绝缘等级 F 线圈外壳 环氧树脂 线圈扁平插头 3*DIN 46244 插座 Type 22,扁平插头（Pg 9P） 电气安全标准 VDE 0580 电气特性 标准电压： DC＝：24V AC（～）：24-115-230V／50Hz （其它电压等级和60Hz可按需提供） 线圈类型 额定功率 环境温度范围(1) 防护等级
启动
～ 维持
～ 热/冷
＝
（VA） （VA） （W） （W） （℃）
CM22-2.5W 6 3.5 2.5 2.5／3 -25至+60 IP65（浇注）
规格 管径 通径 流量系数 操作压差 线圈类型 (C) 手动操作器 排放变径接头 型号
(～/＝)
最小 最大
空气/气体
(G) (mm) (m3/h) (l/min) (l/min) ～/＝ ～/＝
单线圈-弹簧复位（单稳态），带或不带排放变径接头
1/4 6 0.6 10 2 10 CM22-2.5W
CM22-2.5W 1
1 ● ● -
+ SC G551A001 MS
SC G551A001 MSM
单线圈-弹簧复位（单稳态），带或不带排放变径接头
1/4 6 0.6 10 2 10 CM22-2.5W
CM22-2.5W 2
2 ● ● -
+ SC G551A002 MS
SC Q551A002 MSM
(c)结构类型（见“尺寸”章节）●螺旋型手动操作器+排放变径接头 (1)最低工作温度为-40℃,请与我们咨询
选项和附件 l 防爆外壳符合”CENELEC” Eex d,m,em,i标准 l 防爆、防水外壳符合”NEMA”标准 l 符合”UL”标准 l CM25型线圈符合ISO 4400,type30 型插座（Pg11P） l 尼龙线圈 l 其他类型：气动操作，弹簧复位：不带排放变径接头，型号：G551A101
带排放变径接头，型号：G551A101M l 一套不锈钢安装螺栓，型号：97802212 l 2个排放可变径接头，型号：88100344 l 插头带可视指示器和扩电涌器或2m长引线
ASCO551防爆电磁阀安装
l 可任意位置安装 l 随阀提供2个带NAMUR配合面的连接板 l 在按装执行机构前，应根据阀的功能不同（常闭，3／2或5／2）将二连接板正确安装到滑杆电磁阀。 l 随阀提供定位销（若需要），螺栓和垫片 l 标准“G”螺纹接口，符合ISO228／1标准 l 可按需提供其他管螺纹形式 l 随阀提供安装／维修指南 l 可供备用线圈
尺寸(mm)重量(kg) ① 连接板 ② 安装：2-M5*35螺栓，螺纹长度：7mm ③ 插座，可2*180O旋转，CM8(Pg 9P) ④ 2个“O”形圈（提供） ⑤ φ5孔用于定位销 A1位置：3／2连接板 A2位置：5／2连接板 型号 (C) 重量（1）
3/2 5/2
SC G551A01 MS 1 0.339 0.339
⑥ 手动操作器，螺旋型 ⑦ 先导排气口：M5,带排水保护装置 ⑧ 排放变径头适用于3mm和5mm通径(按要求) *插座拆装空间：15mm SC G551A001 MS M 1 0.349 0.359
SC G551A02 MS 2 0.457 0.457
SC G551A002 MS M 2 0.467 0.477
(C)结构型式 （包适线圈和插座）
