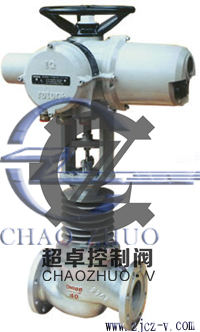

ZDLMG型罗托克高温套筒调节阀

产品说明

ROTORK作为世界上主要的执行机构制造厂家，因其耐用的产品而享誉全球，凭借着数十年在各种环境下安装、使用的经验，已开发出了一套高可靠性的设计。并使执行机构在操作及安全应用方面处于领先地位。英国罗托克(ROTORK)公司于90年代推出了智能型电动执行器(IQ系列)，世界上首次推出的执行器--可以使你在不打开电动箱端盖即可进行调试和查询，与普通执行器相比具有如下特点：
便利的参数遥控设定功能。投入使用前，只要使用由厂家提供的专用设定工具，对准执行器就可进行参数的遥控设定。不仅简化了设定工作程序，还提高了设备安全运行性，特别是那些要求防爆的场所尤为重要；
丰富的在线显示功能。采用液晶显示技术，利用内置式液晶显示板，不仅可准确显示阀门开、关状态和正常阀门开度等，且在参数设定或执行器有故障时，也能显示出重要信息；
完善的自诊断及保护功能。它可在线诊断出伺服电机过载、过热情况及电源的状态等，还能自动识别三相电源相位，紧急情况时，执行器可保位或运行到预先设定的安全位置；
先进的控制功能。采用了计算机技术，把先进自动跟随控制技术设计为它的一项标准功能。执行器响应速度与实际要求偏差大小成比例，即所谓的“变速控制”，
大大提高了执行器响应品质。
ZDLMG型罗托克高温套筒调节阀执行机构性能

ZDLMG型罗托克高温套筒调节阀规格与技术参数

公称通径DN(mm)			20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数kv	单座	P	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	双座	N		10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M		15		20	30		75	115		240	350
公称压力(MPa)			1.6 4.0 6.0
行程(mm)			10	16		25		40			60			100
信号			0-10mA DC 4-20mA DC
介质温度℃			-200～+200、-40～+250（常温）　-40～+450（中温）　-250～-60（低温）
流量特性			直线　　百分比
可调范围			30:1
阀体材质	公称压力 (MPa)	0.6		低温：ZG1Cr18Ni9Ti
		1.6		常温:ZG230-450
		4.0	低温:ZG1Cr18Ni9Ti
			常温:ZG230-450、ZG1Cr18Ni9Ti
			中温:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低温:ZG1Cr18Ni9Ti
			常温:ZG230-450、ZG1Cr18Ni9Ti
			中温:ZG230-450、ZG1Cr18Ni9Ti
法兰尺寸			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀芯材质			1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
上阀盖型式			普通式（常温型），热片式（中温型），长劲式（低温式）

ZDLMG型罗托克高温套筒调节阀主要技术性能指标

项目		指标
基本误差％		±5.0
回差％		3.0
死区％		3.0
泄漏量	单座阀	符合JB/T7387-94 IV级小于阀的额定容量×10-4
	双座阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3
	套筒阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

ZDLMG型罗托克高温套筒调节阀允许压差

使用情况						阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径 DN(mm)	阀座直径 DN(mm)				执行机构有效推力（N）	允许压差(sMPa)
						电动直通单座调节阀
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5
	6		7	8
	10	12	15	20	400,1000,2500	公称压力		3.8	2.7	1.7	1.0
								公称压力		4.34.3	2.5
25	26				400,1000,2500	0.5	公称压力	0.6		3.6
32	32					0.4	公称压力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250					16000	0.3		0.3
300						0.2		0.2

注：双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。

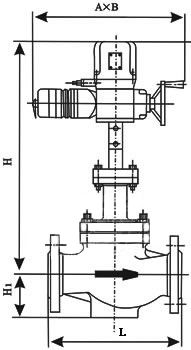

ZDLMG型罗托克高温套筒调节阀外形尺寸

单座

双座

套筒

1、电动单座、双座调节阀

公称通径 DN	A 执行器宽	B	L			H				H1
			L			ZRZP单座		ZRZN双座		H1
			PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZRZP	ZRZN
20	230	460	180	185	190	653	804	/	/	65	/
25			185	190	205	665	816	670	937	99	104
32			200	210	220	671	822	673	943	105	107
40			220	230	240	683	834	693	982	116	126
50	230	530	250	255	265	698	849	698	992	131	131
65			275	285	295	789	949	799	1147	165	175
80			305	310	325	792	952	809	1177	173	190
100			350	355	370	796	956	821	1207	177	202
125	260	630	410	425	440	847	1062	872	1357	225	250
150			450	460	475	855	1070	882	1377	233	260
200			550	560	570	894	1109	924	1459	272	302
250			670	660	670	1156	1368	1156	1368	422	422
300			740	785	800	1215	1427	1215	1427	484	484

2、电动套筒调节阀

公称通径 DN	L(mm)			A	B	H(mm)		H1(mm)
公称通径 DN	PN16	PN40	PN64	A	B	普通型	热片型	H1(mm)
25	184	197	230	230	460	668	819	75
40	222	235	260			684	835	95
50	254	267	300			684	835	98
80	295	317	380	230	530	785	946	130
100	350	368	430	230	530	795	946	156
150	480	473	550	260	630	945	1160	208
200	600	615	650			945	1160	250
250	650	670	690			1050	1320	265
300	740	770	800			1145	1320	265
