T40H手动给水回转调节阀
T40H手动给水回转调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。阀盖上设有开度指示标尺以显示阀门的开度状态。T40H手动给水回转调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
T40H手动给水回转调节阀主要技术参数和性能指标
|
T40H手动给水回转调节阀主要技术参数和性能指标表 |
||||||
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
流量特性 |
线性或等百分比 |
|||||
|
渗漏量 |
GB10869-1989(Ⅰ级) |
|||||
T40H手动给水回转调节阀主要零件材料
|
T40H手动给水回转调节阀主要零件材料表 |
|
|
零件名称 |
零件材料 |
|
阀体 |
WCB |
|
阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
填料 |
柔性石墨 |
流量系数(Cv)
|
T40H手动给水回转调节阀流量系数表 |
|||||||||||||||||
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
4 |
4.5 |
5 |
14 |
15 |
16.5 |
51 |
52 |
80 |
105 |
150 |
225 |
360 |
480 |
630 |
800 |

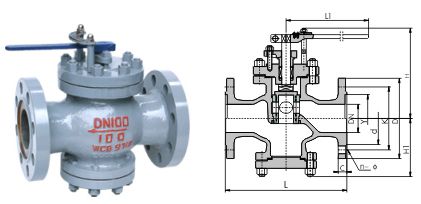

外形尺寸(PN1.6-4.0)
|
T40H手动给水回转调节阀外形尺寸(PN1.6-4.0)表 |
||||||
|
公称通径DN |
外 形 尺 寸 |
|
||||
|
L |
L1 |
H |
H1 |
|
||
|
1.6/2.5MPa |
4.0MPa |
|
||||
|
15 |
160 |
180 |
155 |
170 |
95 |
|
|
20 |
160 |
180 |
180 |
175 |
98 |
|
|
25 |
180 |
200 |
180 |
175 |
110 |
|
|
32 |
200 |
220 |
180 |
175 |
110 |
|
|
40 |
220 |
240 |
195 |
190 |
125 |
|
|
50 |
250 |
270 |
195 |
190 |
125 |
|
|
65 |
280 |
300 |
195 |
190 |
130 |
|
|
80 |
310 |
330 |
245 |
245 |
160 |
|
|
100 |
350 |
380 |
245 |
245 |
170 |
|
|
125 |
400 |
450 |
350 |
300 |
200 |
|
|
150 |
450 |
500 |
350 |
310 |
210 |
|
|
200 |
500 |
550 |
500 |
345 |
240 |
|
|
250 |
650 |
580 |
395 |
290 |
|
|
|
300 |
800 |
750 |
470 |
335 |
|
|
|
350 |
850 |
750 |
520 |
375 |
|
|
|
400 |
900 |
750 |
560 |
405 |
|
|
|
500 |
950 |
800 |
650 |
465 |
|
|
外形尺寸(PN6.4-16.0)
|
T40H手动给水回转调节阀外形尺寸(PN6.4-16.0)表 |
||||||
|
公称通径DN |
外 形 尺 寸 |
|
||||
|
L |
L1 |
H |
H1 |
|
||
|
1.6/2.5MPa |
4.0MPa |
|
||||
|
15 |
180 |
180 |
155 |
175 |
100 |
|
|
20 |
180 |
200 |
180 |
190 |
105 |
|
|
25 |
200 |
220 |
180 |
190 |
120 |
|
|
32 |
220 |
230 |
180 |
190 |
120 |
|
|
40 |
240 |
240 |
195 |
215 |
135 |
|
|
50 |
270 |
300 |
195 |
215 |
135 |
|
|
65 |
300 |
340 |
195 |
215 |
140 |
|
|
80 |
330 |
360 |
245 |
275 |
170 |
|
|
100 |
380 |
245 |
275 |
185 |
|
|
|
125 |
450 |
350 |
335 |
215 |
|
|
|
150 |
500 |
350 |
345 |
225 |
|
|
|
200 |
550 |
500 |
395 |
260 |
|
|
|
250 |
650 |
580 |
455 |
310 |
|
|
|
300 |
800 |
750 |
530 |
355 |
|
|
|
350 |
850 |
750 |
560 |
395 |
|
|
|
400 |
900 |
750 |
600 |
435 |
|
|
|
500 |
950 |
|
800 |
680 |
495 |
|
