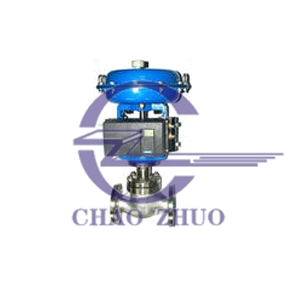

ZJHP气动单座调节阀0
一、ZJHP型气动单座调节阀的详细资料：
ZJHP型气动单座调节阀(气动精小型单座调节阀、气动薄膜单座调节阀)，是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
二、ZMAM气动套筒调节阀结构特点：
1．ZJHP型气动单座调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．ZJHP型气动单座调节阀按作用模式可分；正作用：气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》 反作用：气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》
3．气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
4．直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。

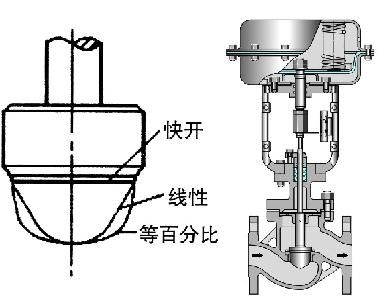

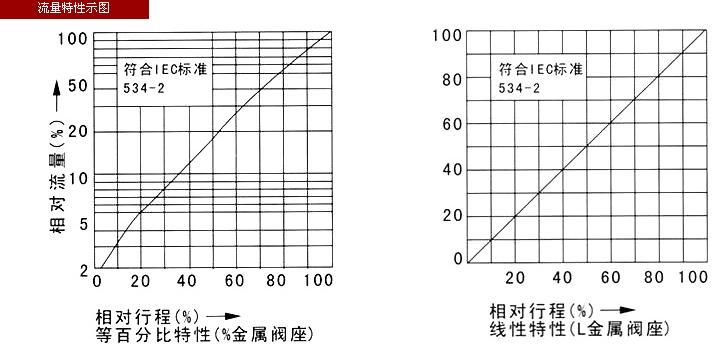

5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比(对数)性、直线性、快开特性。
6．根据使用工况要求，阀芯可设计制作成；软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。

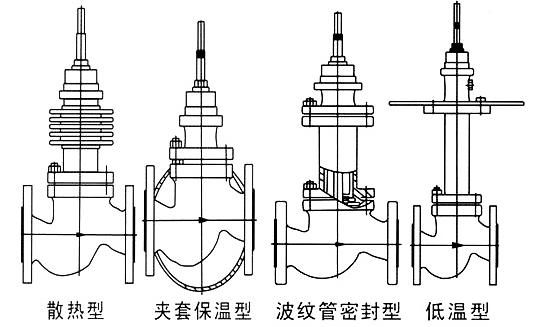

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；最小阀芯DN6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 |
阀体、阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯、阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
上下膜盖 |
A3钢板冲压 |
|||
|
波纹膜片 |
丁晴橡胶夹增强涤沦织物 |
|||
|
弹簧 |
60Si2Mn |
|||
|
推杆、衬套 |
2Cr13 |
|||
|
轴套 |
聚氨酯(用于反作用) |
|||
|
适用 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高温型 |
-30～+450℃ |
-40～+550℃ |
-40～+550℃ |
|
|
低温型 |
|
-40～-60℃、 -60～-100℃ |
||
ZMAM气动套筒调节阀主要技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250
|
300 |
|
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||||
|
薄膜有效面积Ae(cm2) |
350 |
350 |
350 |
560 |
900 |
1600 |
|||||||||||
|
气源压力Ps(MPa) |
0.14～0.4 |
||||||||||||||||
|
信号范围Pr(KPa) |
20～100、40～200、80～240 段幅：20～60、60～100 |
||||||||||||||||
|
电信号 |
4～20mA DC或0～10mA DC (切断型：电磁阀AC220V或DC24V) |
||||||||||||||||
|
作用模式 |
气开式(K)型、气关式(B)型 |
||||||||||||||||
|
流量特性 |
直线、等百分比、快开性 |
||||||||||||||||
|
允许泄漏量(L/h) |
硬密封：(IV级)10-4×阀额定容量、 软密封：VI级 |
||||||||||||||||
|
固有可调比R |
50:1 |
||||||||||||||||
|
气源接头 |
M16×1.5 |
||||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
||||||||||||||||
ZMAM气动套筒调节阀产品应用规范
设计制造:GB/T4213、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002

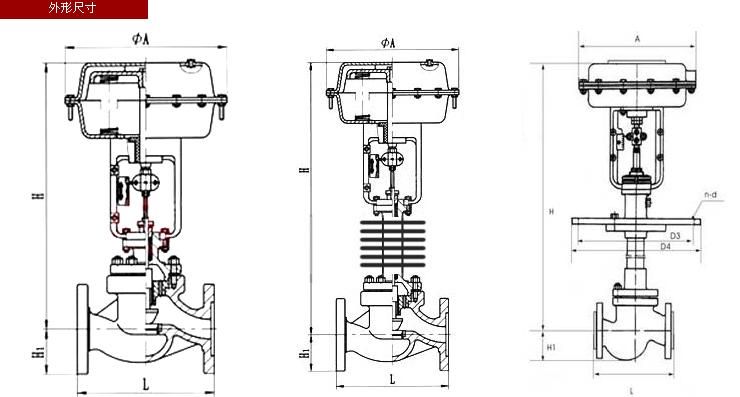

ZMAM气动套筒调节阀主要技术参数
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
180 |
185 |
205 |
220 |
254 |
275 |
300 |
350 |
410 |
451 |
600 |
670 |
735 |
|
|
PN4.0MPa |
195 |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
750 |
||
|
PN6.4MPa |
205 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
630 |
700 |
765 |
||
|
H1(mm) |
PN1.6MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
|
H1(mm) |
PN4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
H1(mm) |
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
H(mm)≈ |
常温型 |
487 |
493 |
525 |
530 |
538 |
686 |
706 |
726 |
953 |
970 |
1009 |
1350 |
1390 |
|
|
高温型 |
635 |
643 |
680 |
695 |
710 |
886 |
910 |
930 |
1205 |
1220 |
1260 |
1670 |
1710 |
||
|
低温型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
|
||||||||
|
H≈ |
980 |
990 |
1020 |
1130 |
1138 |
1286 |
1306 |
1326 |
1650 |
1670 |
1700 |
|
|
||
|
ΦA(mm) |
285 |
360 |
470 |
620 |
|||||||||||
