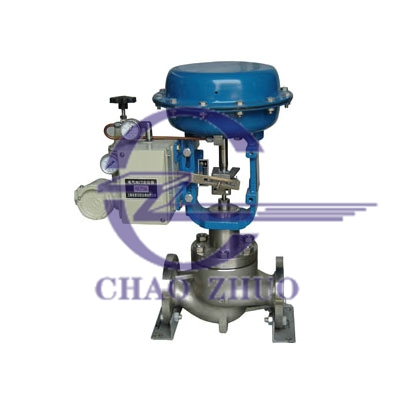

ZJHM气动套筒调节阀

产品说明

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
ZJHM型气动套筒调节阀主要技术参数和性能指标
调节机构主要技术参数

公称通径mm 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量
系数Kv		 直线 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6 1.6 4.0 6.4
行程mm 16 25 40 60 100
流量特性 直线、等百分比、快开型
介质温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa)		 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源接头 M16×1.5
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

ZJHM型气动套筒调节阀执行机构主要技术参数
型　号 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面积cm2 350 350 560 900
行　程mm 16 25 40 60
弹簧范围KPa 20～100(标准)；40～200；80～240；20～60；60～100

ZJHM型气动套筒调节阀性能指标
项目 指标值 项目 指标值
基本误差％ 不带定位器 ±5.0 始
终
点
偏
差
％
 		 气关 不带定位器 始点 ±5.0
终点 ±2.5
带定位器 ±1.0 带定位器 始点 ±1.0
终点 ±1.0
回差％ 不带定位器 3.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
带定位器 1.0 带定位器 始点 ±1.0
终点 ±1.0
死区％ 不带定位器 3.0
带定位器 0.4 允许泄漏量L/h 1×10-3×
阀额定
容量
　 额定行程偏差％ ±2.5
注：本产品执行GB/T4213-92国家标准。

ZJHM型气动套筒调节阀允许压差
开关
方式		 执行
机构
型号		 弹簧
范围
KPa		 气源
压力
KPa		 需
要
附
件		 公称通径（阀座直径）mm
25 40 50 65 80 100 150 200
气
关		 ZHA-22 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 3.00
6.4
6.4
ZHA-23 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		   2.25
6.4
6.4		 1.95
6.4
6.4
ZHA-34 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		       2.36
6.4
6.4		 2.04
6.4
6.4		 1.67
6.4
6.4
ZHA-45 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		             1.41
6.4
6.4		 1.14
6.4
6.4
气
开		 ZHA-22 20～100
40～200
80～240		 0.14
0.25
0.40		 -
P或R
P		   1.5
4.5
6.4
ZHA-23 20～100
40～200
80～240		 0.14
0.25
0.40		 -
P或R
P		     1.13
3.38
6.40		 0.98
2.93
6.4
ZHA-34 20～100
40～200
80～240		 0.14
0.25
0.40		 -
P或R
P		       1.18
3.54
6.4		 1.02
3.06
6.4		 0.84
2.51
5.85
ZHA-45 20～100
40～200
80～240		 0.14
0.25
0.40		 -
P或R
P		             0.71
2.12
4.94		 0.57
1.71
4.00
注：1P－阀门定位器；R－压力继动器。
　　 2允许压差为阀关闭P2=0状态，△P的最大值。
3)最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
可配附件：

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
ZJHM型气动套筒调节阀外形尺寸mm
DN L H H1 质量(kg) φA
PN16 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6
PN16		 PN40
PN64
25 185 197 210 410 560 50 57 70 20 24 285
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 650 890 1150 160 170 187 207 175 250
250 730 775 1203 1523 187 202 225 235 350 470 580
300 850 900 1234 1554 220 230 257 265 500 660

 ZJHM型气动套筒调节阀主要零件材料
零件名称 材料 温度范围
阀体上阀盖 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -40～600℃
阀芯、阀座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填 料 聚四氟乙烯 -40～200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3

ZJHM型气动套筒调节阀订货须知
订货时请填写《规格书》或注明以下：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
