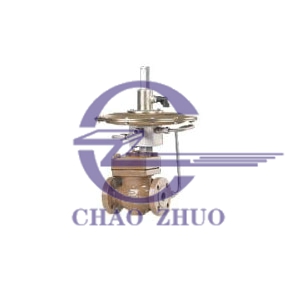

自力式调节阀V23013
产品说明
| 自力式调节阀V23013调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
控制精度％ |
±10 | |||||||||||
| 允许泄 漏量 |
硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
| 软密封 （ml/min） |
DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
|
| A.氢冷发电机组密封油系统 | B.差压调节阀用于物料循环回路流量控制 | |
| C.风机加热系统循环风量控制 | E.泵旁路调节 | D.两种气体流量的配比控制 |
许用介质与温度的关系
公称通径（DN） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| A | 压力调节范围 （Kpa） |
0.5～30 | φ394 | |||||||
| 28～50 | φ308 | φ394 | ||||||||
| 48～100 | φ308 | |||||||||
外形尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
阀门主要零件及推荐使用温度范围
零件名称 |
材料 | 温度范围 | |
| 阀体、阀盖 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | ||
| ZG1Cr18Ni9Ti | -250～550℃ | ||
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 阀芯、阀座 | 1Cr18Ni9Ti | -250～550℃ | |
| 0Cr18Ni12Mo2Ti | -250～550℃ | ||
| (增强)聚四氟乙烯 | -20～200℃ | ||
| 司太莱合金堆焊 | -250～550℃ | ||
| 压力平衡元件 | 波纹管 | 18Ni12Mo2Ti | -160～300℃ |
| 弹簧 | 18Ni12Mo2Ti | -160～250℃ | |
-
