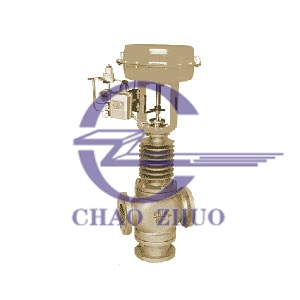

HSX气动薄膜三通调节阀

产品说明

HSX气动薄膜三通调节阀CV3000系列HSX采用圆筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
　　本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

HSX气动薄膜三通调节阀产品特点

流对对阀芯作用方向都处于流开状态，故阀能稳定工作。
除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

HSX气动薄膜三通调节阀主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
波纹膜片：丁晴橡胶夹增强涤纶织物
填料：聚四氟乙烯，柔性石墨
膜盖：A3
弹簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
软密封阀芯：增强聚四氟乙烯
垫片：橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

HSX气动薄膜三通调节阀技术参数

HSX气动薄膜三通调节阀规格与技术参数

公称通径DN（mm）		25	32		40	50	65	80	100		125	150	200
额定流量系数（KV）	合流	8.5	13		21	34	53	85	135		210	340	535
	分流	8.5	13		21	34	53	85	135		210	340	535

额定行程L（mm）		16		25			40			60
膜片有效面积Ae（cm2）		280		400			600			1000

公称压力PN（MPa）	1.6、4.0、6.4
固有流量特性	直线、抛物线
固有可调比(R)	30

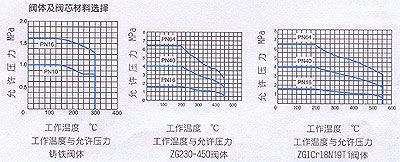

工作温度t（℃）	普通型: 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型: 铸钢-40~450 铸不锈钢-60~450
两种介质温度差t（℃）	铸铁≤150 铸钢、铸不锈钢≤200
信号范围Pr(kpa)	40~200
气源压力Ps(MPa)	0.14~0.4
允许泄漏量（l/h）	10-4×阀额定容量
允许压差△P(MPa)	0.86	0.75	0.48	0.31	0.27	0.18	0.11	0.12	0.09	0.05

本产品性能指标贯彻GB/T4213-92标准

公称通径			25
A			282
H₁	PN16		121
	PN40		130
	PN64		160
H	普通型	PN16 PN40	490
	普通型	PN64	560
	高温型		600	615	650	670	850	870	900	1040	1330	1370
重量（kg）	普通型	PN16 PN40	21	23	33	36	64	72	92	155	193	286
	普通型	PN64	25	28	40	45	74	85	112	180	243	336
	高温型		重量增加（5~10）%

注：1、本表高温型的高度与重量依PN16为依据。
2、带手轮机构高度应增加152（DN20~50）、182（DN65~100）、253（DN125~200）

法兰标准：铸铁法兰按GB4216.5-84
铸钢法兰按GB9113-88 、JB/T79.1-94
法兰密封面型式：PN10、PN16为凸面；PN40 、PN64为凹凸面、阀体为凹面。
结构长度按GB12221-89标准
薄膜执行机构气信号接口：内螺纹M16×1.5
夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。
