HMAP气动保温调节阀保温夹套单座调节阀 阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。 调节阀的泄漏符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92
型式：直通单座铸造球型阀
公称通径：40、50、65、80、100、150mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）对接焊BW(65～200mm)
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材料： 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

HMAP气动保温调节阀执行机构
型式： LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

HMAP气动保温调节阀性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
　　　 不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
　　　 不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

HMAP气动保温调节阀Cv值和行程

Ⅰ.高容量阀芯

HMAP气动保温调节阀允许压差、金属阀座

A.气—关式阀

执行机构 供气压力 弹簧范围 定位器 允许压差 阀座通径 25 32 40 50 65 80 100 125 150 LHA2D 1.4 0.2～1.0 有或无 6.3 3.8 2.7 1.6 1.0 0.7 0.5 - - 1.6 0.2～1.0 有 31.6 19.3 13.7 7.8 5.1 3.5 2.0 - - 4.0 0.8～2.4 有 40 40 40 21.7 14.9 10.5 5.9 - - 94 57 41 LHA3D 1.4 0.2～1.0 有或无 11.2 6.8 4.8 2.8 1.7 1.2 0.7 0.4 0.3 1.6 0.2～1.0 有 40 34.2 24.2 14 8.8 6.2 3.5 2.2 1.4 56 4.0 0.8～2.4 有 40 40 40 40 26.5 18.7 10.5 6.7 4.1 100 100 72 42 LHA4D 1.4 0.2～1.0 有或无 - - 8.3 4.8 3.0 2.2 1.2 0.7 0.5 1.6 0.2～1.0 有 - - 40 24.2 15.2 10.7 6.1 3.9 2.4 4.0 0.8～2.4 有 - - 40 40 40 32.2 18.2 11.6 7.1 100 72 45 LVA5D 1.4 0.2～1.0 有或无 - - - - 4.2 2.9 1.6 1.1 0.6 1.6 0.2～1.0 有 20.8 14.7 8.3 5.3 3.2

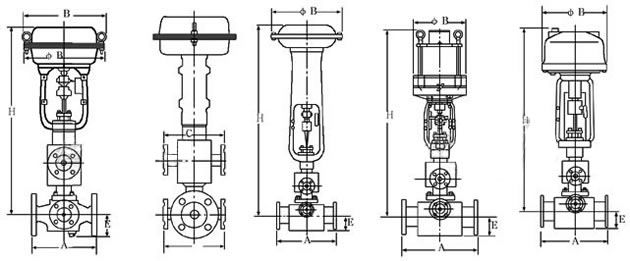

执行机构 供气压力 定位器 允许压差 阀座直径 65 80 100 125 150 LVP5 3 有 40 36.8 20.7 13.2 8 52 4 有 40 40 27.8 17.8 10.8 70 49 5 有 40 40 34.9 22.4 13.6 88 62 LVP6 3 有 40 40 36.9 23.6 14.4 93 65 4 有 40 40 40 31.8 19.3 100 88 49 5 有 40 40 40 40 24.3 100 100 62 LVP7 3 有 - - - 35.5 21.6 4 有 - - - 40 29 47 5 有 - - - 40 36.4 52 注:1、如果执行机构带有辅助气源，应选二者中较小一个供气压力作为计算允许压差的基础。 2、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。 3、同一格内上方数字为阀常开允许压差，下方数字为阀关闭时的允许压差。 法兰距 公称通径 A 阀体部分保温 阀体全部保温 PN1.6 RF ANSI 150 RF JIS 10K RF PN4.0 RF JIS 20K RF ANSI 300 RF PN1.6 RF ANSI 150 RF JIS 10K RF PN4.0 RF JIS 20K RF ANSI 300 RF 40 340 370 370 380 50 400 400 410 420 65 430 440 430 460 80 460 470 470 470 100 510 540 530 550 150 600 660 620 660 注:法兰距符合IEC534-3标准。 LHA执行机构 LHA5执行机构 LHA6执行机构 LVP执行机构 HMAP气动保温调节阀外形尺寸 公称通径 执行机构 H B φB E 常温型（E1） 伸长Ⅰ型（E1） 40 LHA2D、R 500 665 281 267 95 LHA3D、R 590 760 363 350 50 LHA2D、R 500 670 281 267 110 LHA3D、R 595 765 363 350 65 LHA2D、R 575 755 281 267 120 LHA3D、R 630 810 363 350 LHA4D、R 865 1045 520 470 80 LHA2D、R 580 765 281 267 135 LHA3D、R 635 820 363 350 LHA4D、R 870 1055 520 470 100 LHA2D、R 610 820 281 267 165 LHA3D、R 660 870 363 350 LHA4D、R 890 1110 520 470 LVA5D 1300 - - 620 LVA5R 1420 - - 620 LVA6R 1255 - - 476 LVP5 940 - - 345 150 LHA3D、R 785 1045 363 350 220 LHA4D、R 955 1215 520 470 LVA5D 1360 - - 620 LVA5R 1480 - - 620 LVA6R 1315 - - 473 LVP5 1000 - - 345 LVP6 1210 - - 445 LVP7 1290 - - 545
