内螺纹式DP17

产品说明

DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具

内螺纹式DP17性能指标：

灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。
注意：该系列产品的压力调节范围是0.2-1.7barg。

内螺纹式DP17主要技术参数：

公称压力	PN25
PMA最高允许压力	25bar g @ 120℃
TMA最高允许温度	232℃
TMI最低允许温度	-10℃
PMO最大工作压力*	17bar g
TMO最大工作温度	DP17　　　　　　 232℃
TMO最大工作温度	DP17G　　　　　　120℃
TMIO最低工作温度	0℃
出口压力范围(barg)	0.2-1.7
最高冷态测试压力	38bar g

内螺纹式DP17主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	316
调节弹簧	60Si2Mn
主阀弹簧	50CrVA

内螺纹式DP17流量系数(Cv)：

DN	15	20	25	32	40	50
Cv	2.5	5.5	8.1	12.0	17.0	28.0

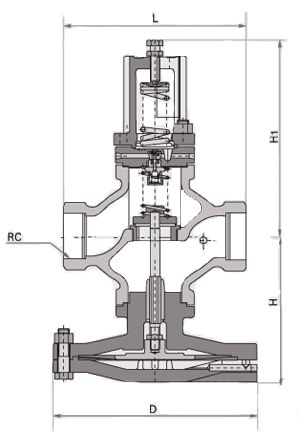

内螺纹式DP17外形尺寸:

DN	Rc	L	H1	H	D
15	1/2	147	221	133	185
20	3/4	154	224	136	185
25	1	160	235	145	207
32	1-1/4	180	236	156	207
40	1-1/2	200	238	176	255
50	2	230	246	183	255
