YB43X比例式减压阀
产品说明
一、YB43X比例式减压阀产品介绍：
● 运用液压原理控制调节，结构简单
● 减压比例准确，大流量通行
● 既减动压，也减静压
● 运行平稳无噪音、无震动、消减水锤、保护管网
● 适用于任意角度安装
● 重量轻、体积小、安装维修方便
二、YB43X比例式减压阀工作原理：
在进口压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。
三、YB43X比例式减压阀主要性能和零部件：
零件名称材质
阀体、限位座铸铁、不锈钢、锡青铜
活塞不锈钢、锡青铜、合金铝
胶垫丁腈橡胶、三元乙丙
¨O¨型圈硅橡胶、三元乙丙
四、YB43X比例式减压阀主要技术性能：
工作压力(MPa) 1.0 1.6
强度试验(MPa) 1.5 2.4
密封试验(MPa) 1.1 1.76
工作温度(℃) ≤80、≤150
用途工业、生活给水、空调、采暖及消防系统
● 运用液压原理控制调节，结构简单
● 减压比例准确，大流量通行
● 既减动压，也减静压
● 运行平稳无噪音、无震动、消减水锤、保护管网
● 适用于任意角度安装
● 重量轻、体积小、安装维修方便
二、YB43X比例式减压阀工作原理：
在进口压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。
三、YB43X比例式减压阀主要性能和零部件：
零件名称材质
阀体、限位座铸铁、不锈钢、锡青铜
活塞不锈钢、锡青铜、合金铝
胶垫丁腈橡胶、三元乙丙
¨O¨型圈硅橡胶、三元乙丙
四、YB43X比例式减压阀主要技术性能：
工作压力(MPa) 1.0 1.6
强度试验(MPa) 1.5 2.4
密封试验(MPa) 1.1 1.76
工作温度(℃) ≤80、≤150
用途工业、生活给水、空调、采暖及消防系统

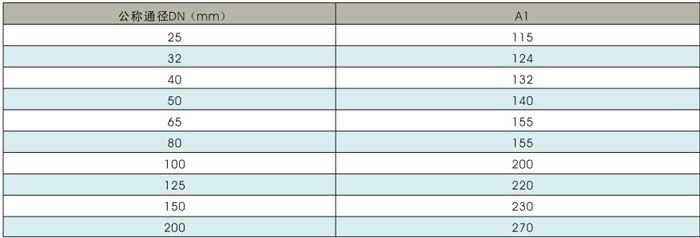

五、结构图纸、尺寸及重量表

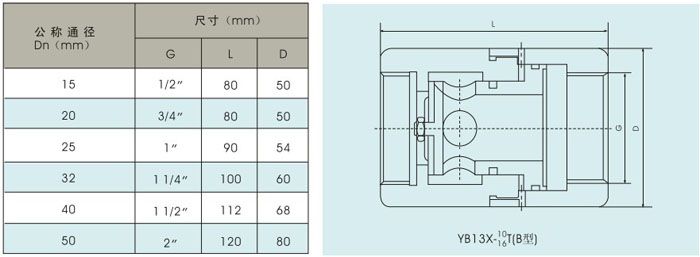

YB13X-10T、YB13X-16T、 YB13X-10B、 YB13X-16B结构图纸及尺寸表如下：
注:法兰标准符合国家相关标准要求或按用户要求制造。
